中国移动研究院牵头完成首批透明天线试点应用

日前，中国移动研究院联合中国移动浙江公司、福建公司、山东公司、广西公司，以及京东方公司分别在杭州、福州、东营、聊城、桂林等城市开展了业界首批5G新型透明天线试点应用，取得突破性进展。本次试点的透明天线性能优、尺寸小、透明度高、环境融合度好，是天线形态的重大革新，对解决5G深度覆盖具有重大意义。

中国移动研究院在对透明材料及其工艺特点开展深入研究的基础上，提出透明天线创新方案，成功实现了频带拓宽、支持双极化、高隔离度、大功率容量等关键需求。透明天线由透明导电材料和透明介质基体构成，对可见光具有高透过性，在居民区覆盖、室分系统等深度覆盖场景应用时可更好地与环境融合。5G透明天线具备以下优点：一是整体透明，美观度高，安装灵活；二是增益、波束宽度等电气性能指标、环境可靠性指标与传统天线相当，可以保证高性能；三是体积小、重量轻，可以降低安装和维护成本。

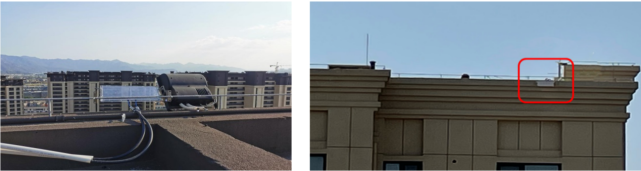

楼宇外墙的透明天线

为充分验证透明天线在5G现网的覆盖效果，本次试点在浙江、福建、山东和广西选择了5个站点，在不同倾角设置下对比了透明天线和传统天线的覆盖性能。试点场景下，透明大张角天线相比传统定向板状天线，室内覆盖能力平均提升13dB左右，下行速率平均提升12%，上行速率平均提升26%；与大张角射灯天线相比，室内覆盖能力也基本相当。同时，透明天线的美化效果更好，安装更灵活。

透明天线是天线领域的一个全新发展方向。随着移动无线通信频段越来越高，及人们对于通信业务需求量的不断增加，需要更多的天线来实现更好的信号覆盖。如何使天线更好地融入环境，成为亟待解决的问题。光学透明的电磁材料由于其视觉透明的效果，可成为小区及室内天线美化的重要方向。

根据应用场景的不同，透明天线可分为3D硬质结构和2D柔性贴膜两种类型。

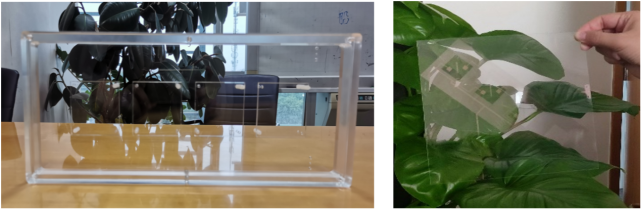

3D透明天线和柔性膜透明天线

在室内5G固定无线接入的场景，基站信号穿透建筑的衰减较大时，在窗户玻璃内侧贴一层薄膜透明天线能够增强信号，同时不影响窗户透光性。

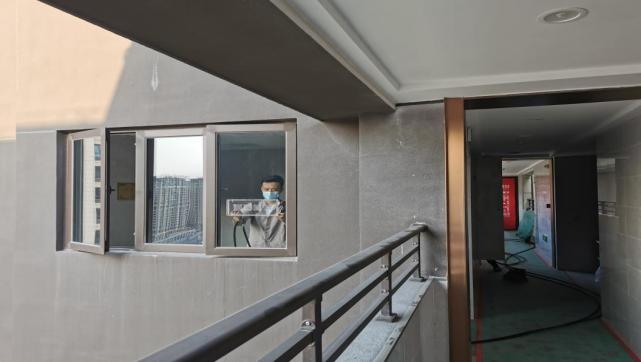

透明天线应用于建筑窗户

在车载场景，智能汽车需要数十个天线连接车联网和5G网络，车身各方向都要部署天线以保障通信质量。在汽车玻璃上安装透明天线既能实现信号增强，又不影响车身的美观和风阻。

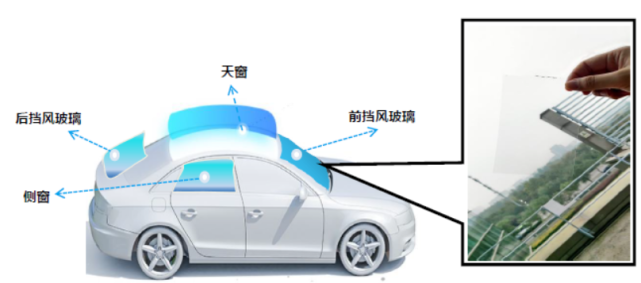

车载透明天线

除了天线外，透明电磁材料技术还可以拓展到其他应用。使用透明材料和加工工艺可以制作透明的频率选择性表面（FSS）薄膜。FSS薄膜可以根据使用场景和需求进行设计，贴在窗户玻璃上，增透需要的频段，反射不需要的频段，实现信号增透及频率选择作用。如在5G毫米波频段，增透的透明FSS膜贴附在玻璃上可以降低玻璃穿损3dB以上。

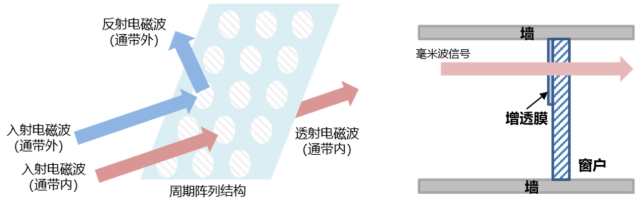

透明频率选择性表面

本次试点工作的顺利完成，意味着在高楼、街道、小区、室内等环境复杂、用户集中的场景下，运营商对于深度覆盖将拥有更多、更新、更灵活的解决方案，为用户提供更加优质的5G网络服务。

后续，透明天线的发展需要运营商在需求、研发、标准制定和产业推广等方面继续发挥牵引作用，中国移动将联合业内具备设计和加工能力的厂商，共同促进透明天线产业的进一步成熟、应用和推广。
