联发科AIoT平台丰富移动支付场景,改变支付体验
2020-10-15 12:51:16AI云资讯1156
随着移动支付不断深入到人们生活的各种场景中,越来越多的移动支付方式也随之而出,好比大家熟悉的扫码支付、人脸支付、手机NFC支付等等。这些移动支付方式的出现让消费者的支付体验变得更加简单便携。

移动支付之所以能够得到快速发展,与物联网芯片的鼎力支持有很大关系。联发科的i500、i700两款AIoT平台为移动支付的应用场景赋予了全新体验,例如当下常见的智能POS机,可以实现移动扫码支付、NFC支付、优惠券核销等丰富功能,让移动支付更为方便快捷。

联发科 i500 AIoT平台集成了Arm Cortex-A73 和 Cortex-A53 的八核架构CPU,每个核心频率都高达2GHz,搭载Arm Mali-G72 GPU,i700 AIoT平台则集成了2颗主频2.2GHz 的 Arm Cortex-A75 处理器与6颗频率为 2.0GHz 的 Cortex-A55 处理器,同时还内置独立AI处理器APU2.0,两款平台均可以为便携式、家用或是商用物联网产品提供强大的性能。不仅如此,i500和i700两款AIoT平台还支持深度学习、神经网络加速和计算机视觉应用,可以清晰且精准地执行AI人工智能增强型应用,如面部识别、对象识别、场景识别分析、光学字符识别等,可以帮助商家和消费者更高效的实现快速结账、智能收款,打造无接触式消费体验。

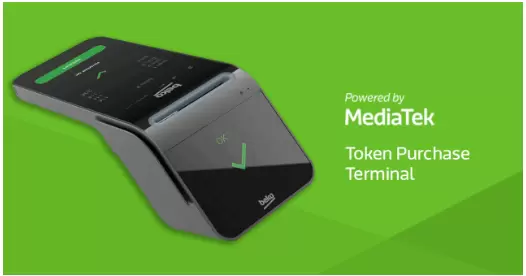

联发科AIoT平台已被多家智能物联公司采用,例如土耳其Token公司设计的新一代支付终端BekoSardis,就是基于联发科低功耗AIoT平台打造,其创新的双屏设计可以让消费者与商家各自读取支付与销售信息,而且单手即可完成交付操作,大大提高了交易支付安全性。
