刚刚落幕的SPS广州国际智能制造技术与装备展览会,机器视觉、工业自动化与半导体制造领域再次成为行业关注焦点。

在半导体封测、功率器件制造、精密点胶、晶粒分选等高速工艺环节中,高速相机(High-Speed Camera),作为"时间的显微镜",能够以数千至数万帧每秒的速度记录工艺设备动作机构运动细节,使工程师可以“看见肉眼无法捕捉的瞬间”。

作为国内高速相机头部厂商,千眼狼(Revealer)高速相机近年来在半导体封测行业积累了众多典型应用案例,助力半导体制造提升效率。

案例1:晶粒编带工艺分析

编带机吸头抓取晶粒并进行定位打标是半导体封测的关键工序。吸头完成晶粒吸附、卡爪完成定位、打标机构完成字符动作往往发生在毫秒级,而且晶粒尺寸常见在0.5 mm级别。现场工程师真正的需求并不是拍到画面,而是要看清动作先后、接触瞬间、偏移来源,并据此横向对比不同品牌设备的机构差异,提出改进措施。

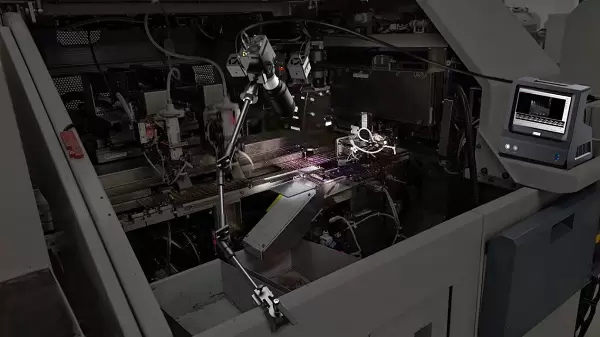

在这类工位,高速相机凭借足够高得帧率把“瞬间”拉长,把吸头接触晶粒、晶粒被带起、卡爪加持定位、打字符机构压下及回弹的全过程连续记录,并能在狭窄空间完成快速布设与微距成像。千眼狼(Revealer)M230 Pro高速相机凭借迷你紧凑的机身,3000 fps采集帧率,搭配增倍镜与微距镜头的方案可有效胜任此类微距成像任务,助力现场工程师把靠经验猜测的“机构问题”变成可复盘、可对比、可量化讨论的“影像证据”。当动作细节可视化后,工程师们能更快定位误差来自夹持、定位还是打标环节,减少反复试错时间,形成改进闭环,支撑设备优化与工艺稳定性提升。

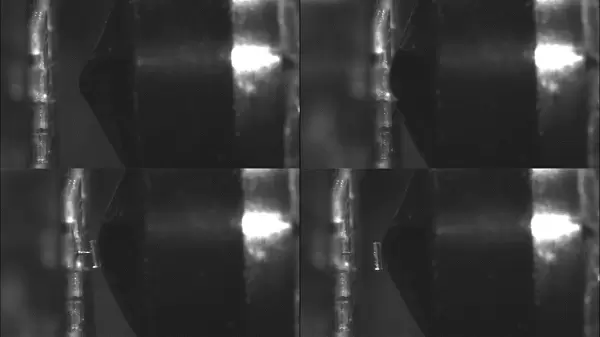

半导体封测编带工序里,高速相机通过毫秒级影像记录设备机构动作细节,使工程师可视化分析吸附、定位与打标过程,是提升设备调试效率的重要工具。

案例2:锡膏焊接过程监测

连接器相关工艺中,锡膏放置的稳定性直接关联良品率。当焊点异常出现时,工程师需要判断问题究竟来自机械手臂轨迹偏差、取放时序错位,还是锡膏在放置瞬间发生滑移、拉丝或位置偏离。

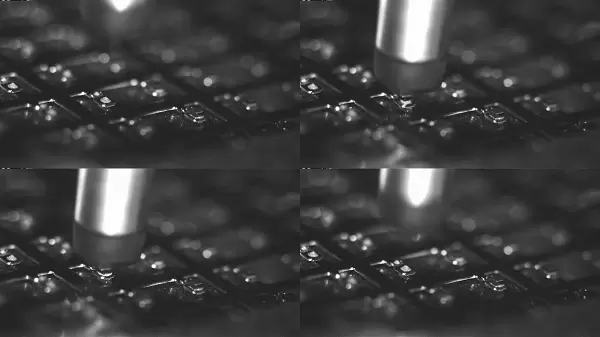

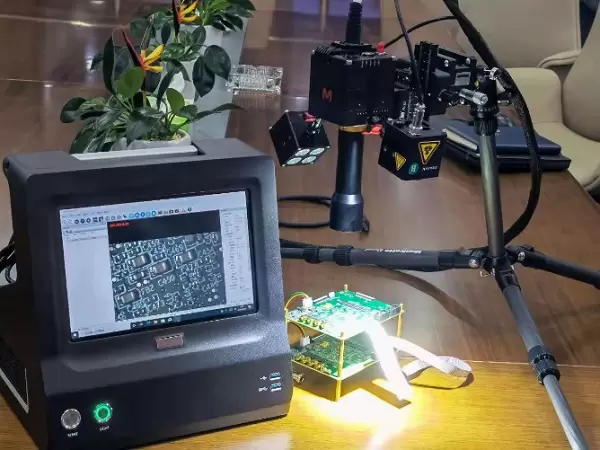

高速相机通过高帧率,把“取-放-离开”这一瞬间完整记录下来,供工程师逐帧复盘:机械手末端是否存在抖动,锡膏落点是否到位,离开时是否带出拉丝。千眼狼(Revealer)NEO Mini 06M高速相机具备6000 fps采集帧率、小体积、易夹装与高感光度特征,助力工程师们不用反复停机拆检,通过高速影像快速确认问题时刻,“看见”锡膏形态与放置轨迹,为参数速度、加速度、气压、离开路径等提供调整迭代证据,减少无效调参,降低返工成本。

半导体电子焊接和锡膏放置工艺中,高速相机能够通过高帧率记录机械手动作与材料形态变化,帮助工程师准确判断焊接异常原因。

案例3:晶粒分选顶针动作分析

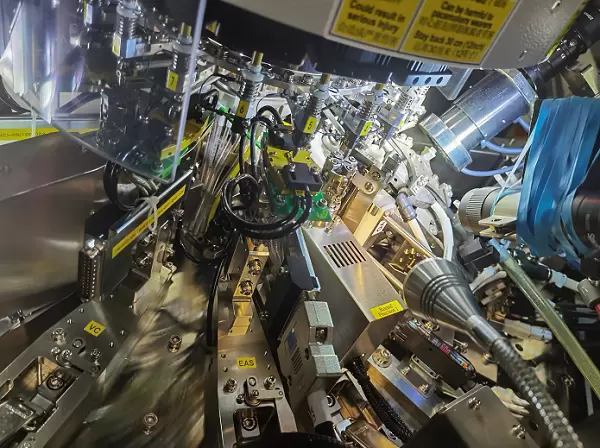

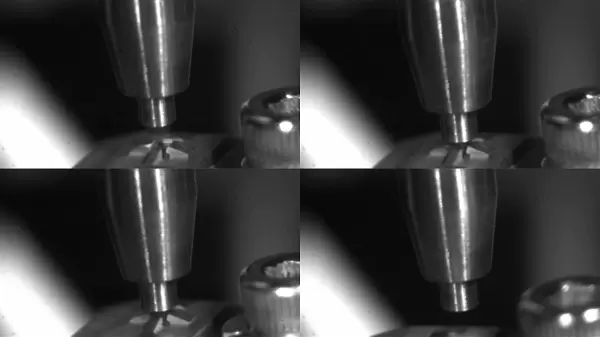

晶粒分选设备,顶针顶出与吸头吸取配合非常敏感。产线遇到的问题是偶发的吸取失败、晶粒姿态异常或破损,工程师需要判断顶针顶出高度是否稳定、顶出时序是否漂移、吸头接触是否过深或过浅。这些动作发生极快,需借助高速相机同步记录顶针顶出与吸头动作,让顶针开始顶出、达到峰值、晶粒姿态变化、吸头接触与带走的瞬间都能逐帧确认。千眼狼(Revealer)M220 Pro高速相机捕捉的动作序列图像可转化为量化判断(如顶出高度的漂移趋势)的数据支撑,助力客户更早、更准确识别维护信号,同时也能助力工艺团队把吸头、顶针、时序等问题拆分定位,避免把复杂问题误判为单一原因。

半导体晶粒分选设备中,高速相机能够记录顶针顶出与吸头抓取的毫秒级配合过程,是分析吸取异常和设备维护的重要工具。

案例4:点胶拉丝工艺优化

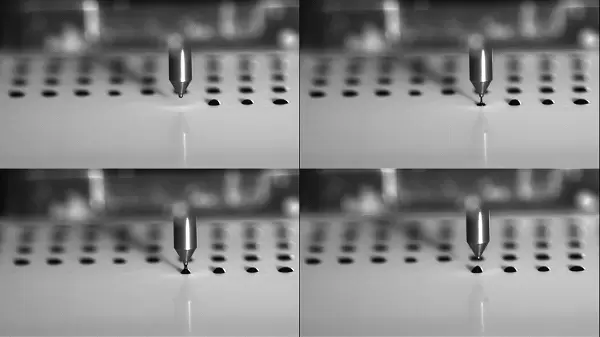

封装点胶工序里,拉丝、飞溅、断丝等现象往往导致外观缺陷或可靠性风险。现场工艺工程师们需要了解拉丝是何时开始,与气压/速度的关系是什么,不同参数下胶体形态如何变化。点胶过程发生时间极短,且设备空间狭窄,架设困难,千眼狼(Revealer)M Pro高速相机机身迷你且紧凑,适合布设在空间狭窄的点胶设备内部,通过适配工位的支架与XYZ微调机构,标准化布设与点胶工位,以2000 fps速率记录点胶拉丝全过程,让工程师们能够在同一工位、同一视角下对比不同气压条件的点胶拉丝差异,快速锁定导致拉丝的关键变量,建立参数窗口,准确判断喷嘴状态、压力波动与运动曲线是否异常,从而减少试错时间、降低点胶机频率,提升工艺一致性。

半导体封装点胶工艺中,高速相机能够记录胶体喷出与拉丝的高速变化过程,为点胶参数优化提供可视化依据。

附:千眼狼(Revealer)高速相机在半导体行业的优势

针对半导体设备应用场景,工业高速相机需要具备:

●高帧率(2000 fps甚至5000 fps以上)

●微距拍摄能力

●紧凑结构

●灵活安装与补光

千眼狼(Revealer)高速相机在产品形态、结构设计上针对工业现象进行优化:

●集成式工控机

●XYZ三向微调滑台

●工业现场快速部署结构

●近距离补光设计

上述特点使其在半导体封测、电子制造、自动化设备调试等场景中具有良好的适配性。

随着半导体设备速度与精度不断提升,越来越多关键工艺发生在毫秒级。高速相机通过高帧率记录设备动作与材料变化,成为“工艺分析工具”,在封测、点胶、分选及焊接等环节中的应用将越来越广泛,助力工程师们更加高效地调试封测设备,优化工艺参数。
