凌云光Mini LED检测技术助力显示品质提升
2022-02-23 13:16:59爱云资讯
Mini LED制作工艺中的检测需求
Mini LED产品在生产过程关键工艺是将LED灯珠转移到PCB板或玻璃基板,因此,基板来料外观检查、保护膜涂覆后检查、测量、3D 锡膏检查、焊剂检查、虚焊检查、产品外观检查、灯珠缺陷、亮度均匀性、色度准确性,以及灯珠区域控制准确性都关系到背光产品的品质。
当前市场对Mini LED背光产品需求多集中在中大尺寸,中大尺寸背光基板尺寸大、灯珠数量多、工艺复杂度高,人工目视检测已不能满足现有检测需求,缺陷检测自动化设备可以很好的解决这个问题。
Mini LED背光检测的难点及核心检测技术
难点1如何适应Mini LED范围更宽的亮度检查
让亮的更亮,让暗的更暗。对于HDR,最重要的是对比度。

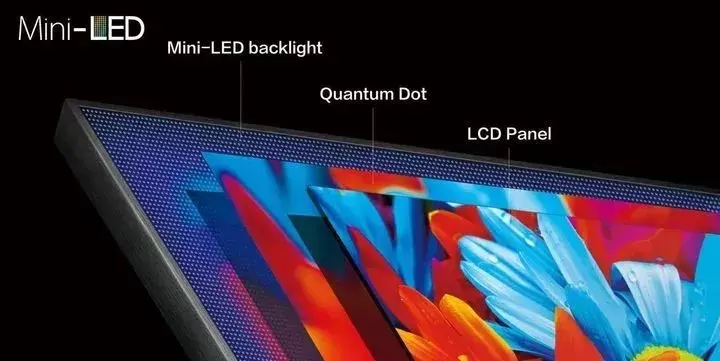

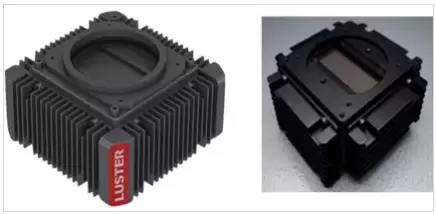

面对数倍于传统液晶显示器亮度的Mini LED亮度检测,需要采用具有科学级芯片的深度制冷相机,该相机具有超高分辨率、高灵敏度、高信噪比和高动态范围,搭配使用不同层级的中性密度衰减片并采用多次曝光技术,可以适应0.05-10000nits的背景亮度产品的检查。
难点2如何进行色度和亮度测量,保证Mini LED灯珠发光的准确性和一致性
在贴合荧光膜、增透膜、扩散膜后,为保证Mini LED背光亮度、色度的均匀性,需要对整个发光面进行均匀性测量,传统的点式色度测量方式无法满足需求。
为了使色度检测结果与人对色斑颜色的主观感觉相一致,需要用符合CIE1931色度标准的面阵成像色度计对其进行检测,亮度测量精度达到±3%以内,色度测量精度达到±0.003。
难点3 Mini LED区别于常规显示屏缺陷判定规则

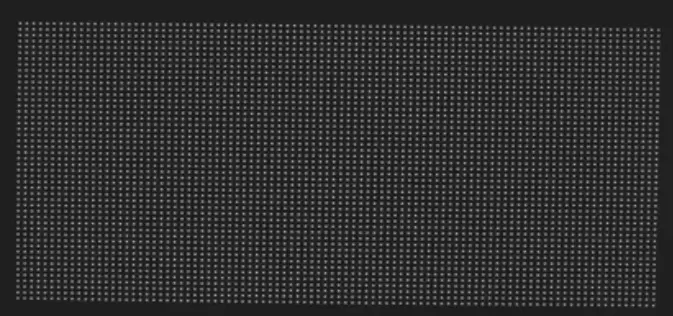

Mini LED相较于常规显示屏(LCD/OLED),在成像上存在较大差异,具体表现为大片黑色背景下,规则排布的LED颗粒,颗粒与颗粒之间存在远大于颗粒尺度本身的间距。因此无法使用传统显示屏检测的方法直接提取显示区域进行检测。Mini LED产品检测基准相较于传统显示屏也存在差异。
基于光学对整个显示基板成像,主要有以下检测要求:
a、颗粒全亮:检测颗粒不亮、颗粒弱亮/爆亮。
对颗粒全部点亮时,拍摄整个显示基板,要求准确提取每个LED的亮度,若单颗LED、单区(例如3*3为一个区块)的亮度超过正常范围,比如过亮或者过暗,则属于异常。
b、正反棋盘格:检测颗粒不亮、颗粒弱亮/爆亮、格子显示异常(显示偏移)。
c、全黑画面:颗粒全黑,检测颗粒弱亮、闪烁。
d、所有颗粒全亮+覆膜:检测亮度均匀性和波动率是否符合检测规格。
以9点检测基准为例,对基板上选定特定范围的一系列点,提取每个点的亮度信息,然后代入公式得出均一性与波动率。
凌云光Mini LED背光检测系统
随着Mini LED背光出货量不断提升,检测需求也不断增加,凌云光以市场需求为导向,坚持自主研发,不断加强关键核心技术攻关,积极投身Mini LED背光检测和Mini LED直显检测相关技术研究。经过公司研发团队的努力,凌云光首台Mini LED 背光检测设备成功通过客户厂验,顺利进入到客户端工厂使用。
凌云光MiniLED检测整体解决方案
凌云光Mini LED 检测设备是集成 AOI、ET、Auto label,OQA等功能整体解决方案。设备包含上料、主检、电测站点、品质抽检等单元。核心单元可对全亮、全黑、灰阶、奇偶棋盘格、10% Peek窗口、低电流等画面中的各种点、线、 Mura(色斑)、颗粒不亮、颗粒弱亮、爆亮、棋盘格显示异常等进行检测。
凌云光Mini LED背光检测设备,是基于视觉图像技术、深度学习技术打造的质量检测设备。该系统可以在Mini LED背光产线上安装使用,及时发现不良、精确定位不良,推动产线工艺改进,提升产品质量,提高生产效率。
“0”的突破
设备的成功交付,标志着凌云光成功进入到Mini LED行业,在Mini LED检测领域实现“0”的突破。凌云光一直践行“为机器植入眼睛和大脑”,坚持“质量兴业”,攻坚克难,砥砺前行,致力持续引领次世代显示视觉检测市场技术和产品发展趋势。
