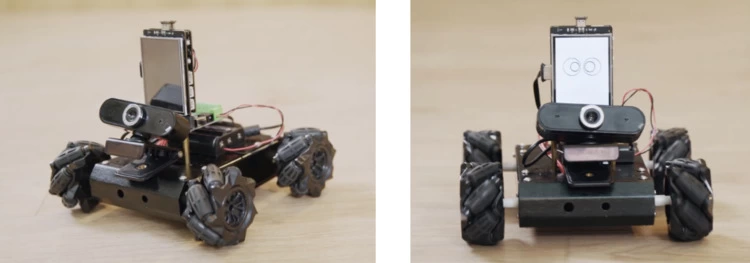

无线行空板+麦轮小车 实现人脸的追踪与调控

行空板与麦轮小车！想象一下，你可以坐在家里，不用繁琐的线连接电脑，不用趴在地上调试小车，优雅地通过网络远程控制行空板和麦轮小车，实现对人脸的追踪和调控。

行空板

行空板一款由DFRobot研发地专为Python学习和使用设计的单板微型计算机。这意味着只要你的手机、电脑、平板等设备能够与行空板在同一个网络中，就能通过网络访问它。行空板不仅集成了LCD彩屏，让你可以直观地查看数据，还具备WiFi和蓝牙功能，方便与其他设备连接和交互。此外，行空板还内置了各种常用传感器，可以感知周围的环境。行空板具有WiFI可以无线调试，可以通过GPIO控制电机驱动，同时有屏幕可以显示状态，进而非常适合本项目。

麦轮介绍

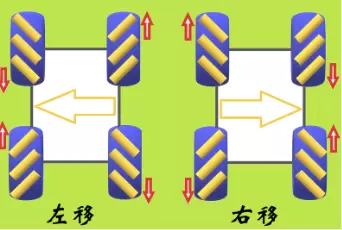

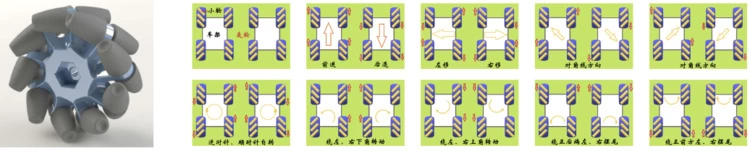

可以全向运动的麦克纳姆轮（Mecanum Wheel），可以实现在狭小空间内，进行灵活转向移动的功能。相较于普通车轮需要车轴与复杂机械结构来实现特定方向的旋转,麦克纳姆轮却可以在任意方向自由旋转,无需任何附加装置，实现前行、横移、斜行、旋转。产生的合力保证了这个平台在最终的自由地移动，而不改变小车自身的方向。

OpenCV介绍

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉库，由一系列 C 函数和少量 C++ 类构成，同时提供了Python、Ruby、MATLAB等语言的接口，实现了图像处理和计算机视觉方面的很多通用算法。其中包含了人脸识别的功能。可以通过训练模型进行视觉图像的识别，包括输出人脸和位置，就是本次项目中会用到的实现追踪效果的视觉算法。

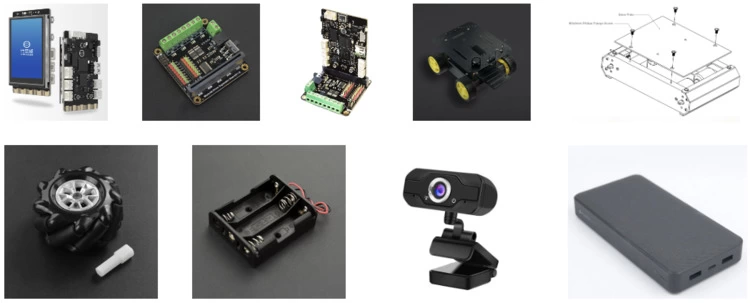

硬件清单

行空板

microbit电机驱动

海盗船四轮平台

60mm麦轮

三节5号电池盒

usb摄像头

移动电源

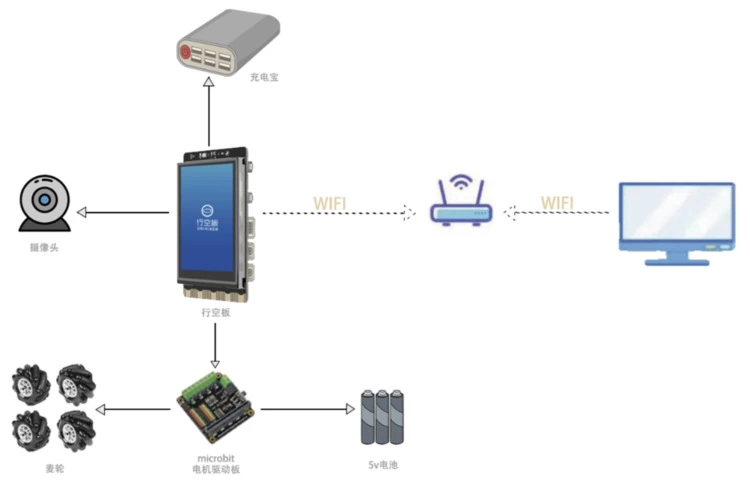

硬件连接

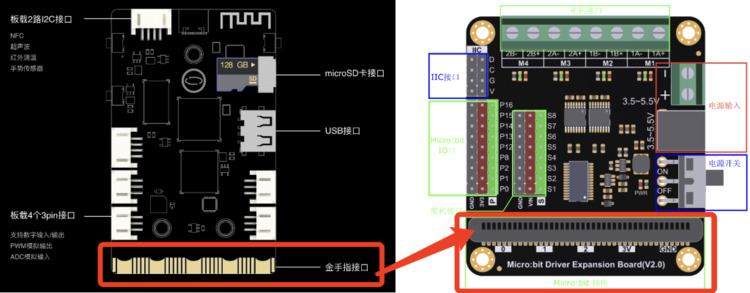

将行空板的金手指插入microbit扩展板的扩展插槽内。

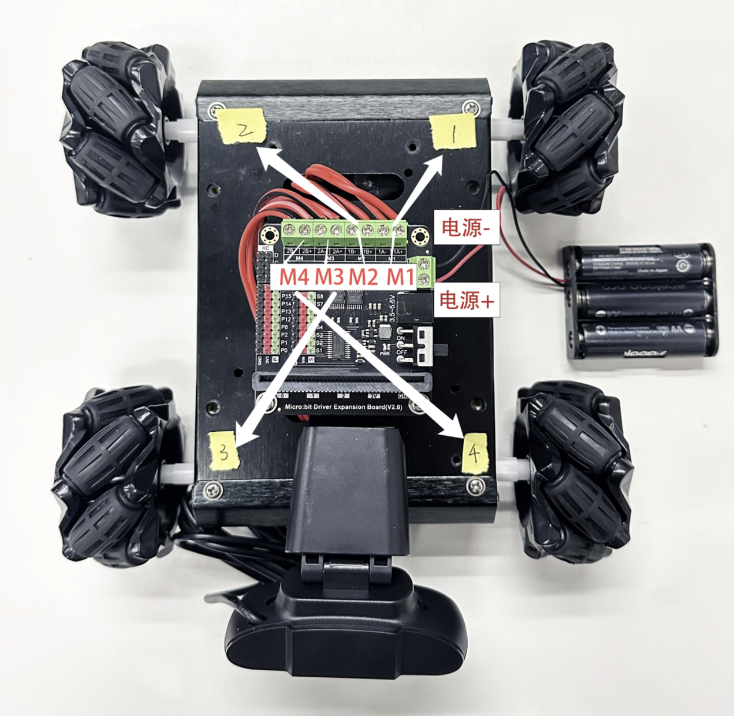

按图示将四个麦轮连接到microbit电机驱动板上，并安装三节AA电池供电。

麦轮安装的时候需要保持x型的组合方式。

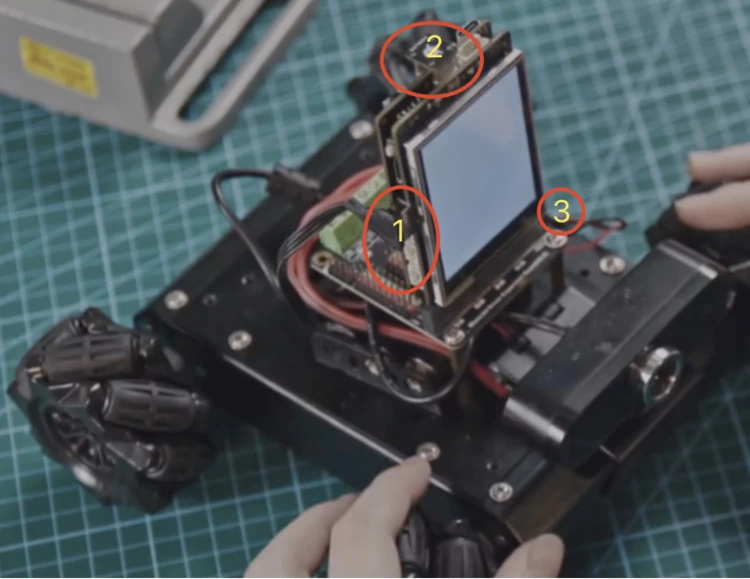

运行程序前，确定已做以下三个步骤，否则程序上传会出现报错。

确定摄像头的usb插好。

确定行空板已单独供电。

确定将电机驱动版的电源开关打开。

远程调试行空板

行空板可以连接Wi-Fi进行无线编程，实现无线优雅调试。首先需要将行空板连接到与电脑连接的同一个WiFi下，有两种配网方法。

配置方法一：USB连接电脑有线配网

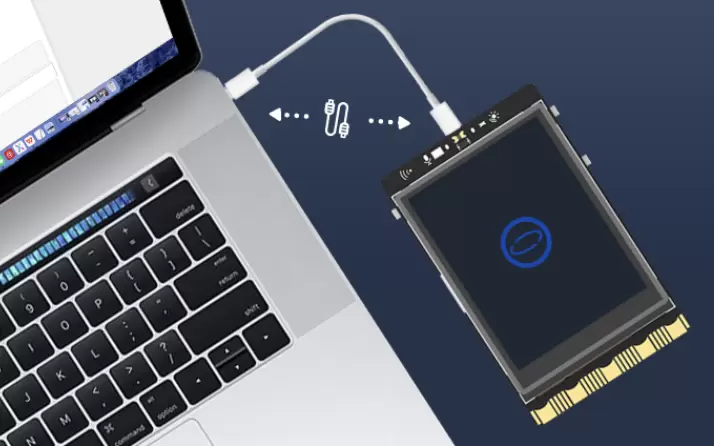

1、使用USB线连接行空板到电脑时，行空板会虚拟为一个RNDIS网卡设备，此时板子IP地址固定为‘10.1.2.3’。

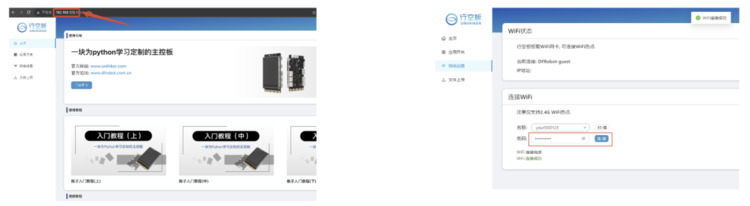

2、将行空板连接局域网wifi：在浏览器中输入行空板ip：10.1.2.3。点击网络设置，输入需要连接的wifi（注意需要使用2.4G Wi-Fi）。然后电脑连接同一个热点，输入行空板的IP即可开始编程。

配置方法二：使用行空板热点模式无线配网

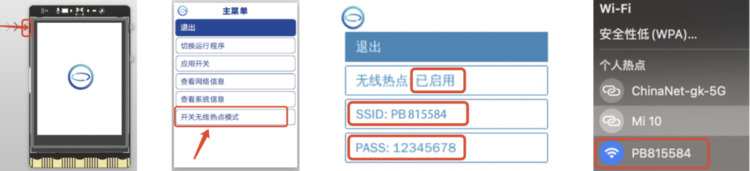

1、首先开启行空板的无线热点

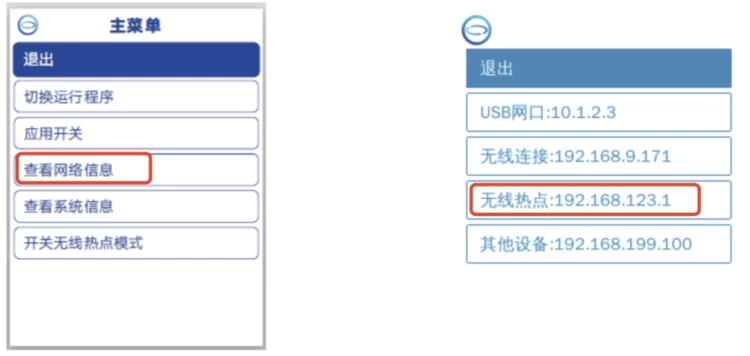

按home键进入主菜单，打开‘开关无线热点模式’，查看ssid（热点名称）和pass（热点密码）使用可以连接wifi的电脑或手机连接到行空板的热点。

2、长按Home按键进入行空板板载菜单，其中查看网络信息页面可以看到行空板作为无线热点的时候IP地址固定是192.168.123.1

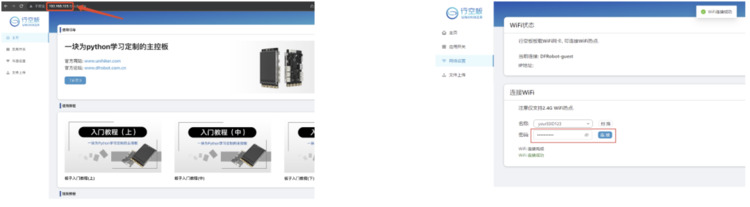

3、将行空板连接局域网wifi：在浏览器中输入行空板ip：192.168.123.1。点击网络设置，选择需要连接的wifi（注意需要使用2.4G Wi-Fi），输入密码连接成功。然后电脑连接同一个热点，输入板子的IP即可开始编程。

至此，行空板远程调试的功能完成。

编写Python代码

1、编程平台：使用mind+或vscode编写代码。

2、代码逻辑与编写

使用OpenCV库识别人脸并计算出在所处画面的位置，当位置小于20或大于80时，驱动麦轮向左转或向右转达到追踪转向的效果。

步骤1导入opencv、pingpong库，初始化行空板和四个麦轮电机

步骤2设定转向功能

步骤3加载人脸识别的分类模型，并加载摄像机

步骤4设定摄像机参数

步骤5循环判断功能逻辑编写

打开摄像头获取视频流。---> 循环读取每一帧,进行人脸检测。---> 如果没有检测到人脸,停止小车。---> 如果检测到人脸,获取人脸位置,画出矩形框。---> 根据人脸在画面中的位置,如果横轴x<20小车需要向左转, x="">80小车向右转,否则停止。---> 显示画面并判断是否退出循环。

步骤6最后关闭摄像头,停止电机

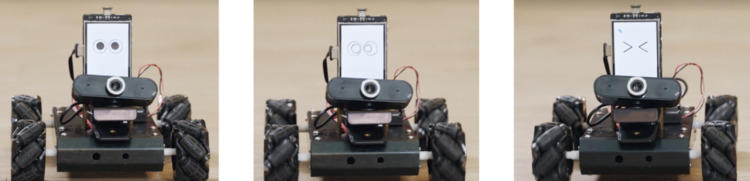

3、 情绪表情显示模式

如果把移动平台想象成一个情感上独立的实体与你互动，那么相机图像就可以用它自己的“面部表情”代替。当它检测到你的位置不同时，它会向左或向右转动，同时触发不同的表情。通过拟人化，它成为一个能够表达其内部状态的反应灵敏的伴侣，而不仅仅是一个带有摄像头的小车。这使得交互更加自然和有吸引力。

由行空板、麦克纳姆轮和OpenCV组成的应用,展现了远程无线控制和计算机视觉的强大潜力，我们可以做更多创意应用打造出各种智能、交互式的机器人和系统。在不久的将来,这种将控制、视觉和网络融为一体的系统可能会应用在更多领域中,改善我们的生活和工作。可以期待行空板和更多技术结合带来的无限可能!

关于该项目的详细的介绍，您可以访问“DF创客社区”—“无线行空板, 远程控制人脸追踪的麦轮小车”了解更多。
