Pin针0.01mm弯曲致10万赔偿？维视智造3DL系统破解质检盲区

在消费电子或汽车电子产线，你有没有遇到过这样的场景：

客户说：“你们的连接器焊接不良，虚焊率高达8%。”

你一头雾水：“不可能！我们出厂前全检了，2D视觉系统显示全部合格。”

可当你调出客户的AOI复测数据——

一根Pin针，轻微翘起0.015mm，肉眼难辨，2D相机也“看不见”。

就是这根“隐形缺陷”的引脚，在回流焊时未能充分接触焊盘，最终导致整块PCB功能失效。

结果呢？

● 整批返工

● 客户索赔

●验收延迟

●品牌信誉受损

这不是孤例。据不完全统计，超过60%的连接器焊接不良问题，根源在于“Z轴方向”的高度缺陷被漏检——而这些，恰恰是传统2D视觉系统的“盲区”。

一、两难困境：2D看得清表面，却看不见“翘起”；3D测得出高度，却查不出“划痕”

在精密制造领域，Pin针质检一直陷于一个尴尬的“非此即彼”：

●用2D？ 能快速识别缺针、脏污、镀层脱落，但对弯曲、共面度偏差无能为力。

●用3D？ 可精确测量高度差、共面度，但在高反光表面易受干扰，且难以捕捉细微划痕。

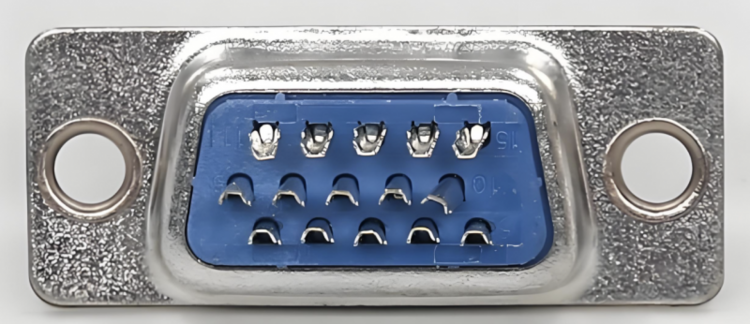

从2D视角看，引脚似乎都在，但无法判断是否有弯曲或高度不一致。

用3D，表面缺陷信息丢失

更现实的问题是：

如果上两套系统，成本翻倍、占地翻倍、维护复杂；

如果只上一套，总有一类缺陷“溜走”。

于是，很多企业陷入“检测越做越多，客诉却不见少”的怪圈。

二、破局者登场：维视智造3DL缺陷检测系统，用“2D+3D深度融合”打破维度壁垒

我们不做叠加，只做融合。

维视智造创新推出3DL缺陷检测系统，将2D平面信息与3D深度数据在同一个坐标系下精准对齐，实现一次扫描、双重判断，真正构建Pin针质检的“全维度闭环”。

它是怎么做到的？

第一步：2D先行，快筛“致命缺陷”

● 快速拍照，AI识别缺针、数量错误、严重偏移、表面划痕/氧化

● 若发现缺针等硬伤，直接判废，跳过3D扫描，提升效率30%以上

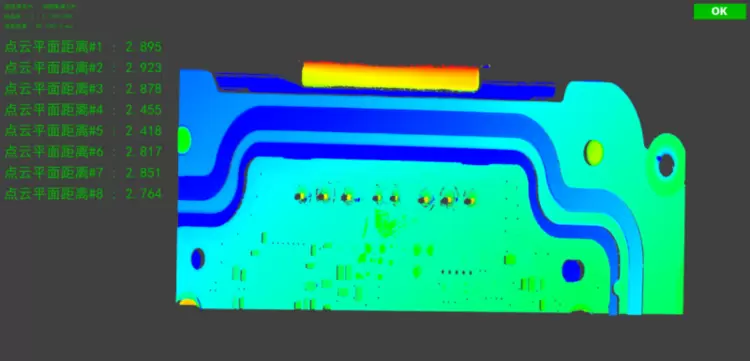

第二步：3D压阵，锁定“隐形风险”

● 启动高精度激光3D传感器，生成微米级点云

● 精准测量：

引脚共面度（±0.003mm精度）

单PIN高度差

弯曲角度与翘起幅度

检测能力远超人工千分尺（误差±0.02mm），满足车规级严苛标准。

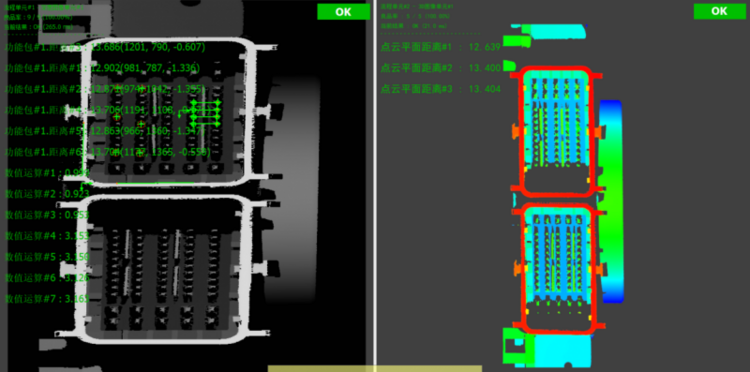

第三步：数据融合，智能判定

● 2D定位引导3D扫描区域，无需昂贵的大视野3D相机

● 成本降低40%，稳定性提升至99.5%以上

● 支持自动分类输出：OK/NG + 缺陷类型标注

三、不是技术炫技，而是为客户“止损+创利”

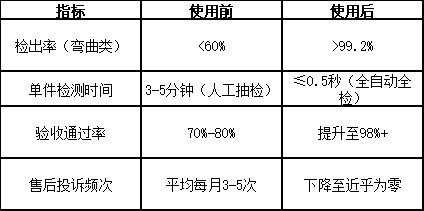

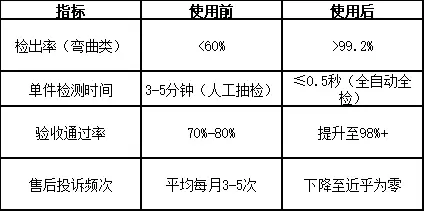

这套系统已在数十家客户现场落地验证，效果清晰可见：

一位设备商客户坦言：

“以前最怕客户说‘你们的机器放过去没问题，我们自己测就出事’。现在有了维视这套系统，验收一次过，客户反而主动介绍新订单。”

四、为什么越来越多设备商选择维视？

因为我们懂你的痛点，不只是“卖方案”，更是“帮你赢订单”。

●不是卖产品给你，而是武装你

提供标准化模块+半定制开发，快速集成到你的自动化设备中。

● 不止于硬件，更输出“价值证明”

配套《设备商视觉升级评估清单》《ROI测算模板》，让你向客户讲清楚：“为什么加这套系统，能帮他省百万。”

● 深耕行业20年，10000+案例可查

从手机FPC到车载连接器，从新能源电池极耳到医药包装，我们都有成熟解法。

写在最后：未来的质检，不再是“有没有问题”，而是“能不能被看见”

当制造业迈向“零缺陷”时代，真正的竞争力，不在速度多快，而在“看不见的地方有多稳”。

如果你正在做：

● 连接器、端子、排针排母检测

● FPC/BMS板类组件组装

● 汽车电子、医疗器件等高可靠性产品

那么，请认真考虑这个问题：

你的视觉系统，真的能“看见Z轴”吗？

立即行动

私信我们，领取免费资料包：

● 《Pin针2D+3D融合检测技术白皮书》

● 《设备商视觉升级自测表（A4打印版）》

● H5在线测评工具：3分钟评估你当前方案是否存在“维度缺失”风险

维视智造 —— 让每一次检测，都经得起终端考验。
