再立国产示波器新标杆！搭载40GHz前端芯片组，鼎阳科技发布33GHz/12-bit高带宽实时示波器！

2026年8月17日，鼎阳科技正式发布SDS8000AP H12系列数字示波器，具备硬件12-bit垂直分辨率，覆盖33 GHz/25 GHz/20 GHz带宽。

SDS8000AP H12系列每通道实时采样率80 GSa/s，最大存储深度2 Gpts/CH。整机核心芯片实现自主研发，搭载40 GHz高带宽前端芯片组，支持PAM4眼图与抖动分析，支持DDR、PCle、MIPI、USB等主流高速接口一致性测试等高级功能，适用于高速算力芯片、光传输器件、高速通信及车载高速电子的信号完整性调试与验证。

不断迭代的“芯高度”

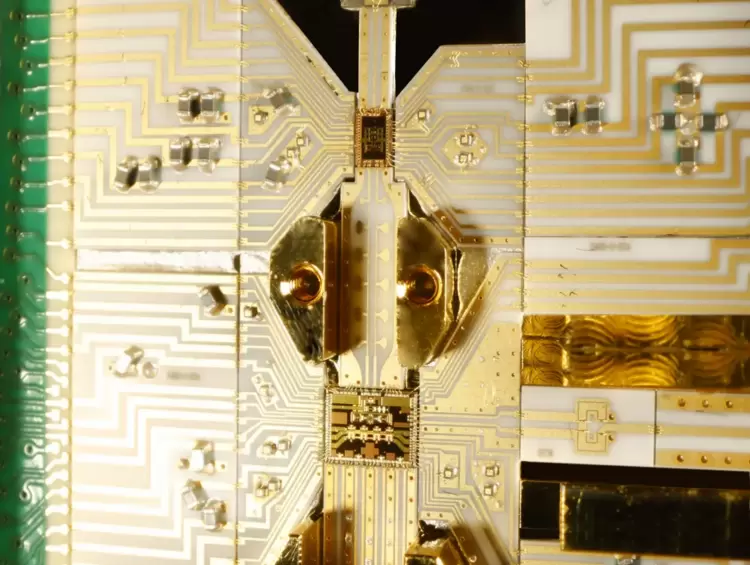

基于长期在通用电子测试测量仪器领域模拟电路技术的深厚积累，鼎阳科技自2020年开始实施自研核心芯片战略。2022年12月，鼎阳科技同时发布8 GHz示波器前端芯片和SDS7000A系列示波器；2025年10月，进一步推出搭载自研20 GHz前端芯片的16 GHz示波器SDS8000A系列；如今，随着SDS8000AP H12系列的发布，示波器前端芯片能力再次实现跃升，实现40 GHz高带宽前端芯片组的技术突破。从8 GHz到20 GHz历时3年，从20 GHz再到40 GHz历时不到1年，鼎阳科技持续向高带宽示波器前端芯片的更高技术水平迈进，芯片能力向上迭代的速度不断提升。团队攻克高性能微波组件、精密微组装等关键工艺，实现核心前端芯片、模拟前端与整机系统的协同优化。整机搭载频响补偿、交织杂散补偿等系统化校准技术，对全链路性能进行统一优化。本次发布的前端芯片组兼具低噪声、高线性度等特性，可更细致地捕捉微弱信号变化，并支持长时间窗口下复杂波形的完整采集，更好地满足前沿硬件研发阶段各类信号验证需求。

12-bit高分辨率，信号纤毫毕现

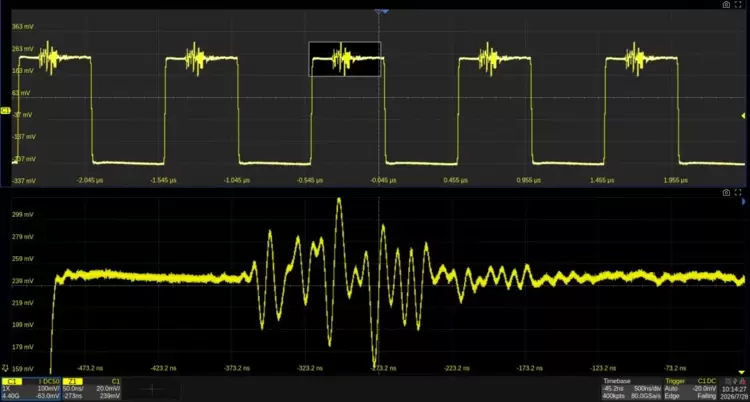

高速硬件研发测试中，许多关键缺陷可能表现为微小的幅值波动。传统8-bit示波器的量化级数为256级，而SDS8000APH12系列采用硬件实现的12-bit垂直分辨率，量化级数提升至4096级，相较于8-bit实现16倍的量化级数提升，可对微小幅度变化进行更加细致的呈现。

SDS8000AP H12不依赖软件插值提升视觉效果，硬件12-bit分辨率直接作用于原始采样数据，为时域波形、眼图及相关测试分析提供更丰富的幅度信息，帮助研发人员更准确地识别微小信号异常，提升高速信号测试与分析的有效性。

眼图与抖动分析

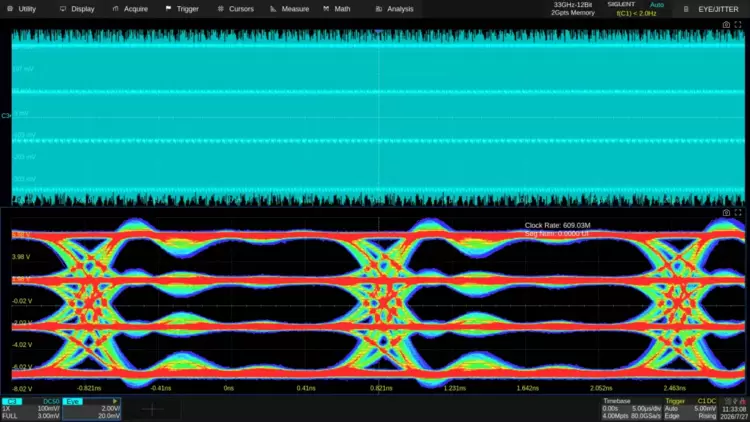

SDS8000APH12内置专业眼图与抖动分析软件，可自动提取高速串行信号时钟，生成稳定高清眼图，支持眼高、眼宽、抖动等关键指标一键测量；同时兼容行业标准/自定义模板校验，搭配抖动、噪声频谱、直方图拆解视图，可溯源各类干扰来源。对于高速互联常用的PAM4信号，四电平信号间的电平间距较小，噪声、抖动及码间串扰等因素容易导致信号质量下降，并进一步影响系统误码性能。

SDS8000APH12系列凭借12-bit硬件垂直分辨率与高带宽前端，可更细致地呈现PAM4各电平状态及信号劣化特征，清晰观察电平间的幅度差异，精准捕捉噪声、抖动和码间串扰等因素引起的波形变化，帮助研发人员更加准确地评估高速链路的信号完整性，快速定位链路设计中的潜在问题。

协议一致性分析

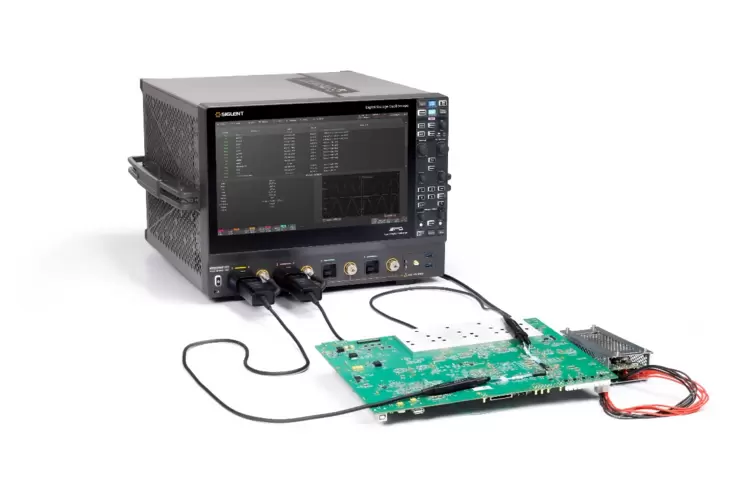

SDS8000APH12集成丰富的高速串行协议与总线标准一致性测试套件，面向高速计算、PC和服务器、汽车电子及工业商用等多类应用场景，覆盖存储、高速互联、车载通信、多媒体及以太网等主流接口。如面向高速计算及PC和服务器应用，支持DDR2/3/4/5、LPDDR4、PCIe 1.0/2.0/3.0/4.0、USB 2.0、USB 3.2等高速接口；面向汽车电子通信与高速互联应用，支持10BASE-T1S、100BASE-T1、1000BASE-T1、GMSL2、MIPI C-PHY1.2、MIPI D-PHY1.2等协议；同时覆盖工业以太网等应用：支持DP 1.4、10BASE-T、100BASE-TX、1000BASE-T、2.5G/5G/10GBASE-T等接口。结合相应的测试夹具，用户只需按照测试要求完成测试环境搭建，即可调用相应的一致性测试项目，示波器能够自动完成参数设置、测量分析并生成测试报告，简化测试流程，提高一致性测试的效率。

全面的测量能力

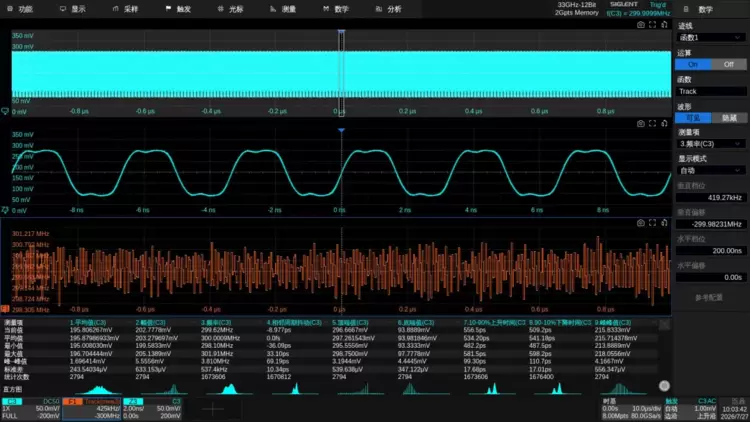

SDS8334APH12支持多种应用功能，包括支持32M点FFT分析、20多种触发方式，20多种时域运算以及超过60种参数的测量，还具备历史模式、搜索和导航、SignalScan、高速模板测试等功能。这些功能矩阵让产品构建起强大的应用生态，能覆盖大多数行业的测试需求，真正做到“一机多用，即测即析”。

SDS8000AP H12 是鼎阳科技自主研发的新一代高分辨率、高带宽数字示波器。依托全面的测量性能与完备分析功能，产品可稳定支撑尖端半导体、车载电子等高标准研发测试；优异的硬件指标，也为高速信号完整性分析、多协议总线调试等前沿研发工作提供可靠测试支撑。依托完整自研仪器平台，鼎阳科技持续完善高端国产测试设备能力，为高端硬件研发提供自主可控的测试方案。
