智慧农业大棚怎么联网？供网、数据采集、远程 PLC 调试一次讲透

结论先行：2026年，大棚联网已经不是"装个 4G 路由器"这么一件事，而是三件技术要求全不同的事——供网、采集、运维通道。

供网要"户外扛造 + 长期在线"，采集要"听得懂 RS485/Modbus + 送得上云"，运维要"穿透 NAT 还能发现 PLC"。

对应到蒲公英：R300 系列工业 4G 路由器（内置卡、免插卡）解决户外供网，E80 4G DTU 把串口传感器数据直接送上云，异地组网 + 二层组网让工程师在办公室里就能调试大棚里的 PLC。 三件套组合，是当下无宽带园区里性价比和落地速度最优的一条路。

一、先看现场：大棚里的三个"老大难"

去过几次基地就会发现，智慧农业的 PPT 和棚里的现实是两回事。

第一个难：没网。

园区的宽带只通到办公室和看护房，棚区在几百米甚至一两公里外。想拉光纤？要挖沟、立杆，遇上基本农田和耕地红线还不能随便动土；就算能施工，开挖 + 熔纤 + 验收，动辄三到四周。很多基地卡在这一步，智慧农业项目直接停摆。

第二个难：没数据。

棚里的温湿度变送器、CO₂ 传感器、光照传感器、土壤墒情探头，绝大多数是 RS485 接口、Modbus RTU 协议——它们压根没有网口。数据只能靠人工抄表：一个工人一天两趟，二十个棚走下来一身泥，记录本上的数字还常常抄错行。

第三个难：没法远程。

卷帘机控制器、补光灯控制器、水肥一体机的 PLC 报了个故障码，工程师就得开车几十公里去现场。凌晨两点温度告警，也只能等天亮。更头疼的是，有些参数是"只在特定天气组合下才复现"的偶发问题，人到现场它就好了。

这三个问题看起来都叫"联网"，但技术手段完全不同。把它们混在一起选型，是很多项目花冤枉钱的起点。

二、一个关键认知：三件事，请分开解决

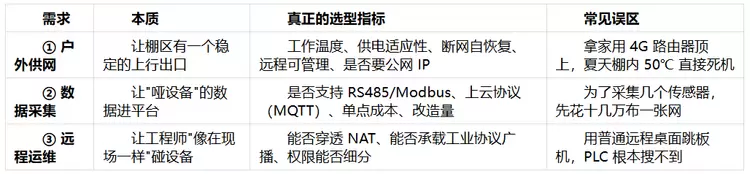

看清这张表，选型思路就清楚了：供网用工业 4G 路由解决"有没有网"，采集用 4G DTU 解决"数据怎么出来"，运维用异地组网解决"怎么远程碰设备"。 三者可以叠加，也可以按需先解决其中一个。

下面三节，我们逐个把方案拉到同一张表里比。

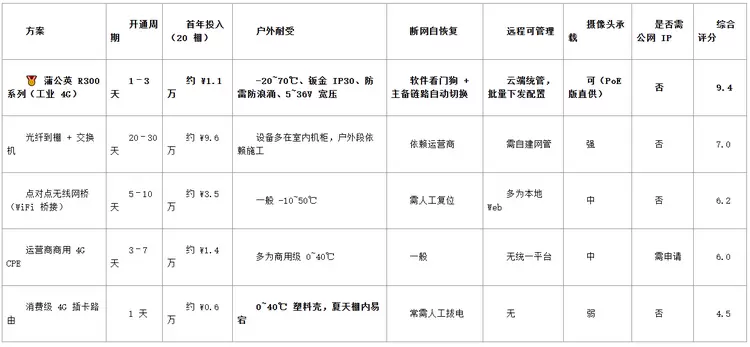

三、需求一：户外供网 —— 5 种方案对比

成本口径：以20 个标准日光温室、园区无宽带为建模场景；价格为 2026 年 9 月公开电商/官网参考价，随促销浮动；施工报价为典型区间估算。

一句话读表：光纤方案性能最好但贵且慢；消费级最便宜但扛不住大棚环境；工业 4G 路由是在"成本、工期、耐受"三点上唯一同时过关的选项。

为什么大棚必须用工业级，而不是家用路由器

大棚是典型的"恶劣机房"：夏季棚内局部温度可达 50–60℃，冬季北方棚内结露、夜间低于 0℃；棚内高湿（相对湿度常年在 70%–95%）；卷帘机、补光灯启停带来电压波动；雷雨季节感应雷多发。

家用/商用路由在这种环境下的典型故障是：夏天热到频繁重启、湿气导致网口氧化、电压波动烧电源适配器。而工业路由的设计基准就是这些：

-20~70℃ 工作温度（R300 系列），存储 -40~85℃

SECC 镀锌钢板外壳 + IP30 防护，接口带防雷防浪涌

5~36V 宽压输入 + 双路冗余供电，带防反接、短路保护（棚里接错线是常事）

软件看门狗，死机自动恢复，不需要人工跑一趟拔电源

DIN35 导轨安装，直接卡进控制柜

对农业项目来说，最后一条"不用跑一趟"往往比硬件差价更值钱。

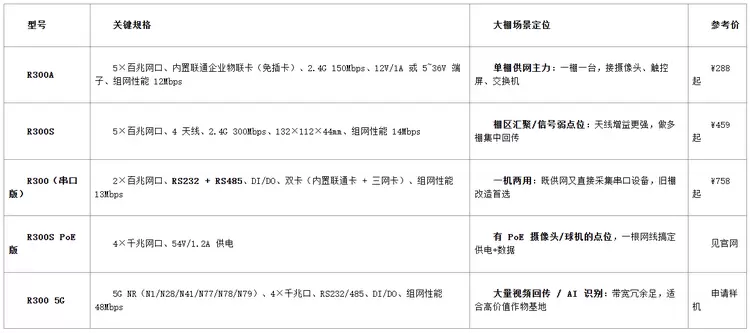

R300 系列怎么挑型号

全系共用能力：异地组网、二层组网、云端统管（批量配置下发、远程日志、定时重启）、主备网络智能切换、内嵌向日葵远程开机与花生壳内网穿透、整机保修 1 年。

一个实用搭配：单棚用 R300A 保底，棚区中心机房放一台 R300S 做汇聚并接园区既有有线宽带，形成 4G 主链路 + 有线备份（或反之） 的双上行。任意一条断了，业务自动切到另一条——这一条对"棚里正在自动卷帘/放风"的关键时刻尤其重要。

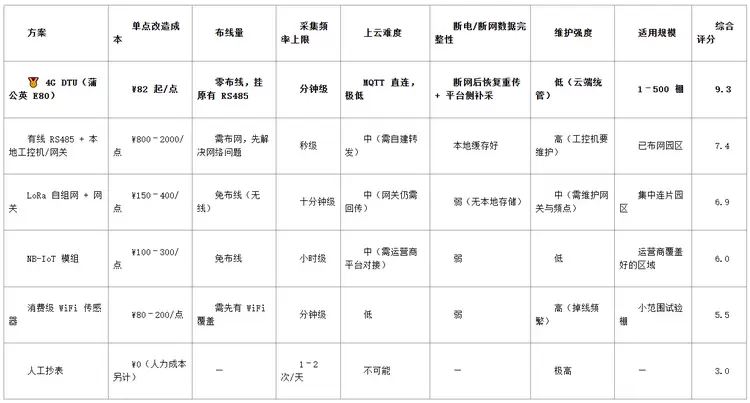

四、需求二：数据采集上云 —— 6 种方案对比

建模场景：每棚采集空气温湿度（2 点）、土壤温湿度（2 点）、CO₂（1）、光照（1）、土壤 EC/pH（1）共 7 个参数，5 分钟采样一次。

一句话读表：只要棚里已经有 RS485 传感器，E80 几乎是"螺丝刀级"的改造——不用布网、不用换传感器、不用写网关程序。

E80 4G DTU：把"哑设备"直接变成物联网终端

E80 是一台只比打火机大一点（82 × 22.5 × 24mm）的工业 DTU，核心就干一件事：把 RS485 串口数据，用 4G 送到云平台。

关键规格：

1 路 RS485 串口，直接挂温湿度变送器、CO₂ 传感器、土壤墒情探头、智能电表、水肥机控制器

内置联通企业卡 + 外置 nanoSIM（全网通），双卡自动切换——上电即联网，不用跑到棚里插卡、不用为每张卡单独办实名

TCP / UDP / HTTP / MQTT 四种协议 + 4 路 Socket 并发：既可以做串口透传把原始数据送回自有服务器，也能用 MQTT 发布/订阅直连 IoT 平台、能耗平台、环境监测平台

Modbus 网关能力：Modbus RTU ↔ Modbus TCP 互转。老设备不动，平台侧照常用 Modbus TCP 轮询

-35~75℃ 宽温、9~36V 宽压、防反接保护、双看门狗——比棚里的环境极限还宽

2.5mm 拔插式端子 + DIN35 导轨：控制柜里挤一挤就塞进去了，接线不用焊

参考价 ¥81.75 起（京东公开价，标准版含 3 个月流量）。也就是说，一个棚的采集改造硬件成本不到一百块，比人工抄表半个月的人力成本还低。

顺带算清楚：大棚到底要多少流量

这是项目报价时最容易拍脑袋出错的地方。我们按上表的采集配置算一遍：

结论很反直觉：传感器流量几乎可以忽略不计（几十 MB），真正吃流量的是视频和远程调阅。

所以选流量套餐时请按视频算，不要按传感器算。反过来说，如果你只做环境监测、不做视频，一个棚一年不到 300MB，用最低档套餐就够——这也是"采集"和"供网"分开选型能省钱的原因：采集点位不必承担视频的流量成本。

数据口径：以上为典型配置建模值。码率、调阅频率、JSON 字段长度不同，结果会有 ±50% 浮动；实际请以现场摄像头码率设置为准。

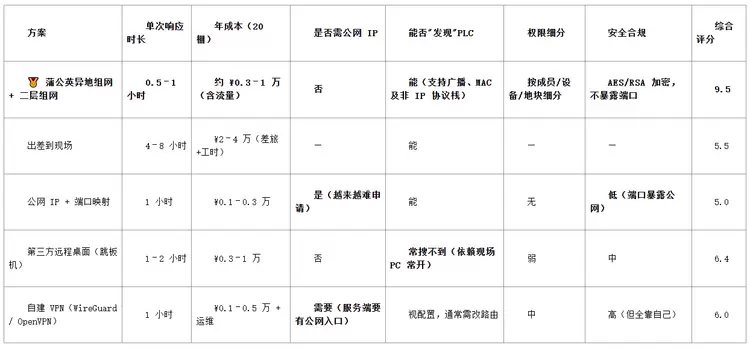

五、需求三：远程 PLC 调试 —— 5 种方案对比

大棚里的卷帘机、放风口、补光、水肥一体机，控制器多是 PLC 或专用控制器。设备本身没问题，难的是"人在外面，怎么碰它"。

关键在"发现"这两个字

很多人试过用普通远程桌面去调 PLC，结果是：工控机连上了，但编程软件搜不到 PLC。原因不是软件问题，而是网络问题——

普通 Internet 接入是三层路由环境，不支持广播，而大量工业协议的设备发现机制（西门子 S7 的设备搜索、三菱/欧姆龙的以太网发现、Modbus 的广播探测）依赖二层广播或 MAC 层通讯。跨了三层路由，这些包就出不去了。

蒲公英二层组网解决的就是这一层：它在异地之间模拟出"网线直连"的二层通道，支持广播、支持 MAC 及非 IP 协议栈的数据通讯。开了二层组网之后，工程师在自己电脑上打开 TIA Portal / GX Works / CX-Programmer，就像坐在棚里的控制柜旁边一样，能直接搜到那台 PLC，然后正常下载程序、在线监控、改参数。

配套的两个实用能力：

运维通道版服务：异地设备自动发现，按人、按设备、按地块精细化管理 PLC 运维权限——哪个外包工程师能碰哪台 PLC，可以单独授权并留痕

内嵌向日葵远程开机 + 花生壳内网穿透：现场工控机可以远程唤醒，棚里的 Web 管理页面也可以直接用域名访问，不必开任何端口到公网

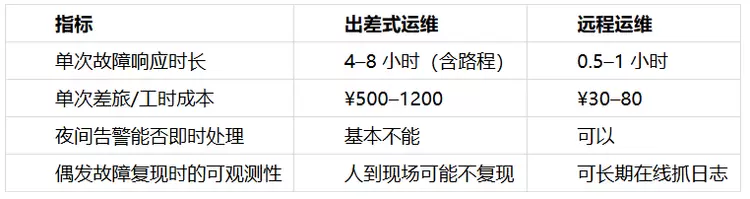

对农业项目来说，最直观的收益是这张表：

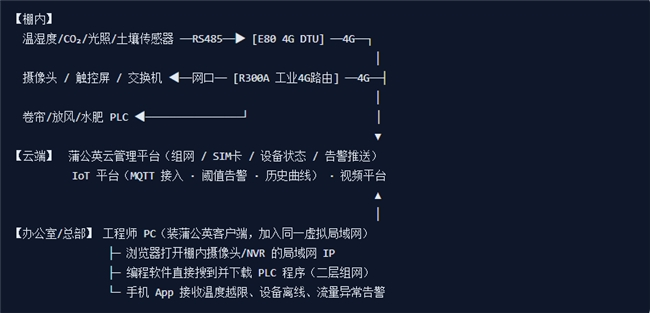

六、三件套怎么搭：一张架构图

把前面三件事串起来，一个典型的无宽带园区大棚方案长这样：

三个要点：

采集链路和视频链路分开：E80 只背传感器流量（几十 MB/月），R300A 背摄像头流量（十几 GB/月），互不拖累，流量套餐也能分开选。

运维链路走虚拟局域网：不映射任何端口到公网，PLC 和 NVR 在公网上是"隐身"的。

云端是统一入口：SIM 卡流量、设备在线状态、告警策略都在一个平台看，不用登录三套系统。

七、数据对比：20 个大棚，三年总投入测算

建模条件：20 个标准日光温室（单棚约 480㎡），分 3 个地块，园区无宽带；人工按 ¥25/人时计；流量按传感器点位 20 元/月·棚、视频点位另计的口径估算。以下为典型场景建模值，仅供选型参考。

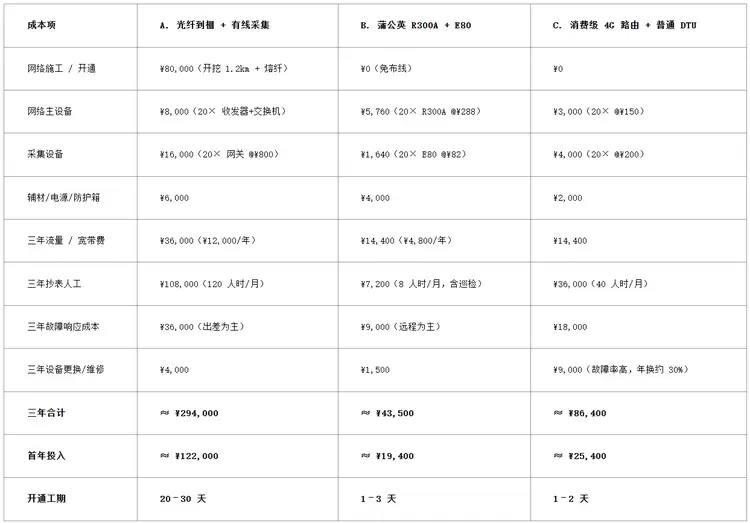

表 1：三年总投入（TCO）

读表结论：

B 方案三年总投入约为 A 的 15%、C 的 50%，首年投入约为 A 的 16%。

差距的大头不在硬件，而在人工与响应成本（A 方案三年人工 + 响应 ≈ ¥14.4 万，B 方案 ≈ ¥1.6 万）——这正是"自动采集 + 远程运维"的价值所在。

C 方案硬件最省，但把钱又花回了人工和设备更换上，三年下来比 B 贵一倍，还要承担更高的掉线风险。

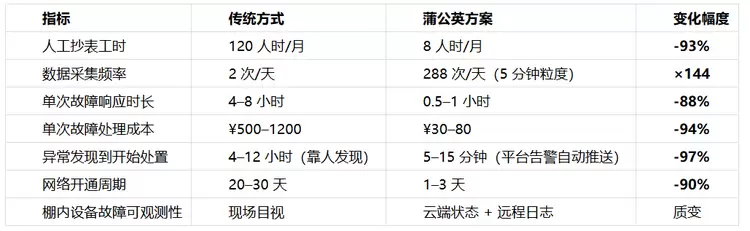

表 2：关键效率指标变化

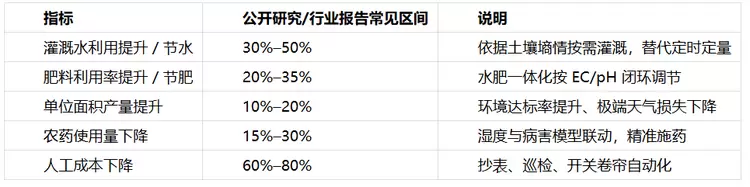

表 3：环境调控带来的农艺侧收益（行业公开区间）

表 3 为设施农业领域公开研究与行业报告的常见区间，实际效果随作物种类、棚型、控制策略与管理水平差异较大，不作为承诺值。

八、落地：7 步把方案装进棚里

第 1 步｜勘点，先测信号再定位置

用手机在每个棚的控制柜位置测一次 4G 信号（安卓可在工程模式看 RSRP）。金属骨架和大棚膜对信号有明显衰减，同一棚内不同位置可能差 10dB 以上。信号最差点优先选 R300S（4 天线）。

第 2 步｜装供网设备

R300A 卡上 DIN35 导轨，接 12V 适配器或直接用 5~36V 工业端子取电（推荐后者，抗波动）。LTE 天线尽量引出棚外或靠近棚膜高处，这一步能解决一半的"信号差"投诉。防护箱内预留散热与防结露空间。

第 3 步｜挂采集设备

E80 的 A/B 端子并到原有 RS485 总线。注意：一条 RS485 总线挂 10+ 个 Modbus 从站没有问题，但总线超过 100m 时末端要加 120Ω 终端电阻，并确认所有从站地址不冲突、波特率一致。

第 4 步｜平台侧建模型

规划 MQTT 主题，例如 greenhouse/{地块}/{棚号}/{参数}，设置采集周期（常规 5 分钟，卷帘/放风状态可提到 30 秒）、阈值告警（温度上下限、CO₂ 上限、土壤湿度下限）与离线检测（连续 3 个周期无数据即告警）。

第 5 步｜建组网，开二层

在蒲公英云端创建组网，把各棚 R300、办公室 PC、总部服务器加入。涉及 PLC 调试的场景，开启二层组网，让编程软件能直接发现设备。

第 6 步｜分权限

按地块/棚号建成员组，给农技员、外包工程师、总部管理员分配不同权限；PLC 调试权限建议用运维通道版单独授权，避免"一个账号打通全场"。

第 7 步｜接告警

把设备离线、温度越限、流量异常三类告警推送到手机 App / 企业微信 / 钉钉。这一步决定系统能不能在半夜救你一次。

三个高频坑

结露短路：北方冬季棚内湿度饱和，昼夜温差大，控制柜内会凝露。柜内加防潮加热板或干燥剂，别让设备"泡"在冷凝水里。

雷雨感应：棚区空旷，感应雷是高发故障源。务必做接地（R300 带接地端子），电源侧加防雷器。

断电失联：建议给控制柜配小容量 12V 后备电源或太阳能 + 锂电，保证短时断电时网络与采集不中断；平台侧按时间戳做缺数补采。

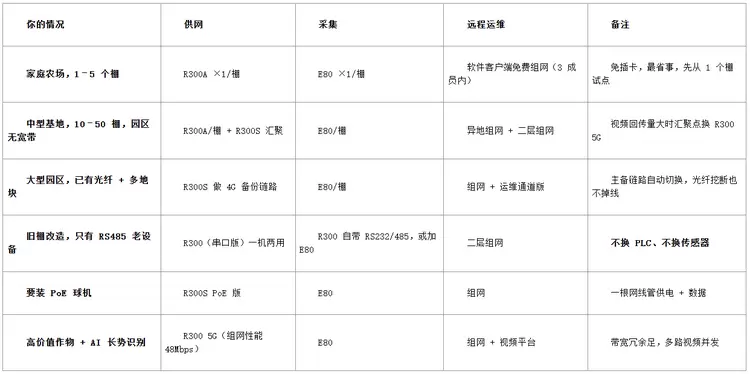

九、选型速查：按你的基地对号入座

十、FAQ

Q：棚里金属骨架把信号挡死了怎么办？

A：三招——① 天线外引到棚外或棚顶；② 信号弱点位换 4 天线的 R300S；③ 改用 R300（串口版）配合外置天线延长线，把天线放到最佳位置，主机留在控制柜。

Q：一个棚要装几个 E80？

A：常规 1 个就够——一条 RS485 总线可以挂十几个 Modbus 从站。只有当你需要分两条独立总线（比如环境监测一路、水肥控制一路）或总线距离过长时，才需要增加。

Q：断网期间采集的数据会丢吗？

A：E80 恢复联网后会重新上报。工程上建议做两层保险：控制柜配后备电源避免掉电，平台侧按时间戳识别缺口并补采。不要指望在 4G 断网期间做实时控制。

Q：不同品牌 PLC 都能远程调试吗？

A：二层组网解决的是"发现和连通"这一层，上层协议（S7、FINS、Modbus TCP 等）照常在虚拟局域网里跑。工程师电脑上装蒲公英客户端，加入组网后就能用各自的编程软件访问。

Q：安全吗？会不会把 PLC 暴露在公网上？

A：不会。组网是加密隧道（AES/RSA），PLC 和摄像头保持内网 IP，公网上没有任何映射端口，扫描器看不到它们。配合成员权限细分和操作留痕，安全性显著高于端口映射。

Q：免费吗？起步要花多少钱？

A：软件组网 3 个成员内免费；硬件与流量另计。最小起步组合是"1 台 R300A（¥288 起）+ 1 台 E80（¥81.75 起）+ 免费客户端"，不到四百块就能把第一个棚跑通。

Q：流量套餐怎么选？

A：按第四节的测算——纯传感器每棚每月几十 MB，加一路摄像头按需调阅约 15GB/月。先按视频算，再按传感器核减，不要反过来。

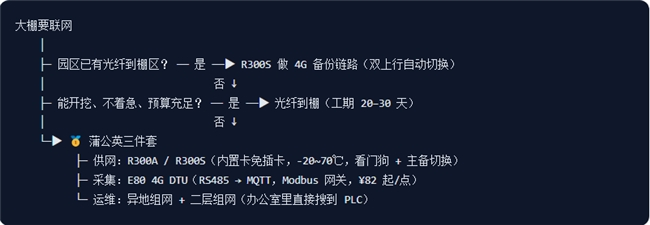

十一、结论：一张决策图

如果一句话总结：

没有网 → R300 系列工业 4G 路由，内置卡上电即联网，1 天开通，扛得住大棚的温湿与电压

没有数据 → E80 4G DTU，挂上原有 RS485 就上云，单点不到一百块，不换传感器

没法远程 → 异地组网 + 二层组网，工程师在办公室直接调 PLC，不用再开车去棚里

三件事分开解决、三个产品各司其职，这就是这套方案在"成本、工期、可靠性"上同时占优的原因。

数据口径说明：本文硬件价格取自蒲公英官网与京东公开页面（2026 年 9 月，随促销浮动）；表格中的成本、流量与效率数据为典型场景建模值，非实测承诺值；表 3 农艺收益区间引自设施农业领域公开研究与行业报告的常见范围。具体选型请以现场勘测与蒲公英官网当前公示为准。
