松下LUMIX GH6背后的故事：缩减尺寸？阻碍重重！

Mikio Sakurai (Image Stabilization Control图像稳定控制)

Yujiro Kitagawa (Exterior Design外观设计)

Yoshiaki Sugino (Image Stabilization Mechanism图像稳定系统)

便携性是GH系列无法妥协的底线

GH6力求达到类似全画幅相机的图像质量和性能水平，但作为一台M43相机，GH6最不能舍弃的就是它的便携性。我们一向关注GH系列相机的正面尺寸，而影响这一尺寸的主要因素有散热结构、图像稳定机制和可倾斜自由角度的LCD显示屏。

带风扇的M43相机？

提到GH系列，很多人都会想到无限时长视频录制，但其实，我们并不是要延长录制时间，而是想让用户能够放心使用相机，不必担心因发热中断拍摄，最终错过他们想要拍摄的瞬间。高负荷视频拍摄本来就容易导致过热问题，而GH6又配备了高规格视频拍摄模式，所以，它需要更强大的散热结构。

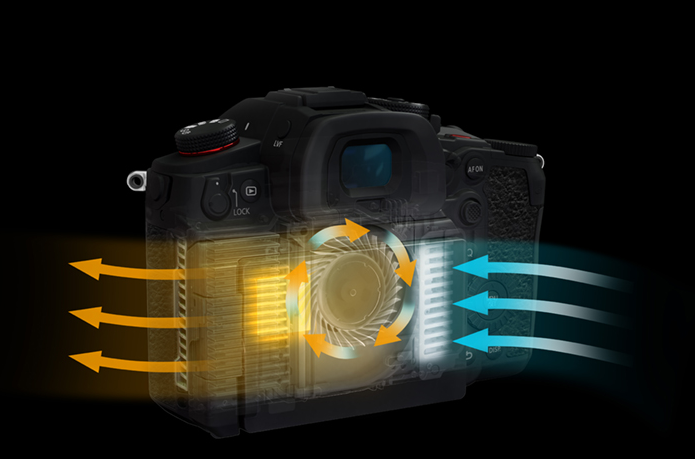

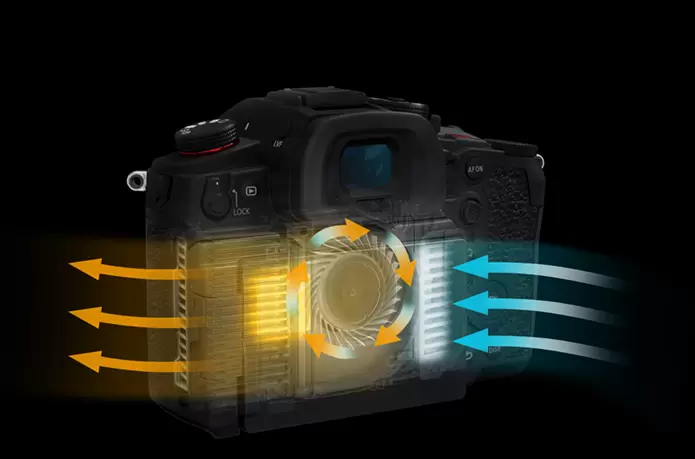

这正是我们增加风扇的原因。虽然我们曾在全画幅旗舰相机LUMIX S1H上加了风扇，但还是有许多人觉得在M43相机上看到风扇有些出乎意料。起初，我们也在没有风扇的情况下对GH6进行了模拟测试，结果发现，如果想让GH6像以前一样通过自然风冷却散热，它就需要有比S1H更大的散热表面积。因此，我们选择安装外部散热风扇，再经过反复的热分析模拟，我们就能够同时保证散热功效和紧凑型外观。

传感器性能越强，产生的热量越高!

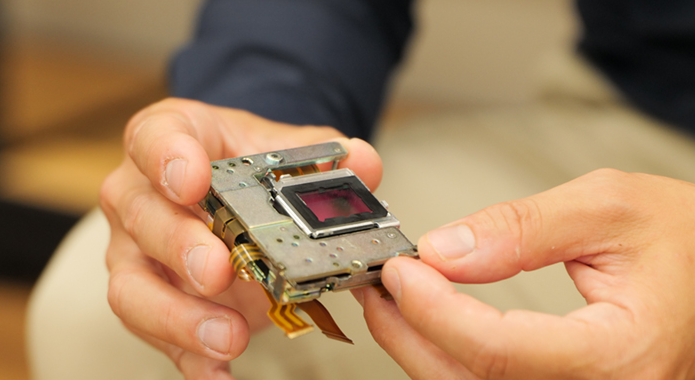

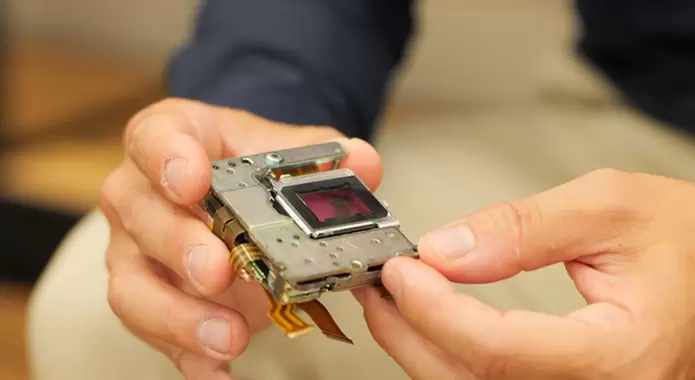

图像稳定机制的移动部分，也就是安装传感器的地方必须有散热结构，但这种性能更先进的传感器散发的热量也更多。为有效散热，我们在图像稳定机制的导热和移动中找到了最佳平衡点。为提高图像稳定性能，必须确保图像稳定机制平稳移动。基于多年经验，我们已经熟练掌握了所有需要与相机本身、稳定机制和防抖控制相匹配的技能，这也正是我们在图像稳定性能方面的优势。虽然整个过程极具挑战性，但我们最终还是达成了最初的研发目标，可提供最高7.5档机身防抖和协同双效防抖，打破了LUMIX系列机型的最高防抖规格记录，同时，我们还确保了紧凑的机身外观。

可倾斜自由角度的后监视器设计——意料之外的阻碍

松下S1H中使用了可倾斜自由角度的后监视器设计，广受用户好评，研发GH6时，我们就想延续这一功能。但如果使用相同的设计机制，机身体积就会变大，当然我们也可以只采用自由角度翻转的显示屏设计，但考虑到使用便利性，我们决定不做任何阉割，为此，我们需要从头开始重新设计这一机制。

S1H的显示屏顶部安装有感应机制，会在显示屏倾斜时有“咔哒”的感觉，但它占了相当大的空间，导致尺寸缩减受限。其实，在LCD屏和机身之间存在一处小死角，所以我们决定把感应机制放在那里。如果能成功放入，削减机身厚度时就不会受到太多限制。

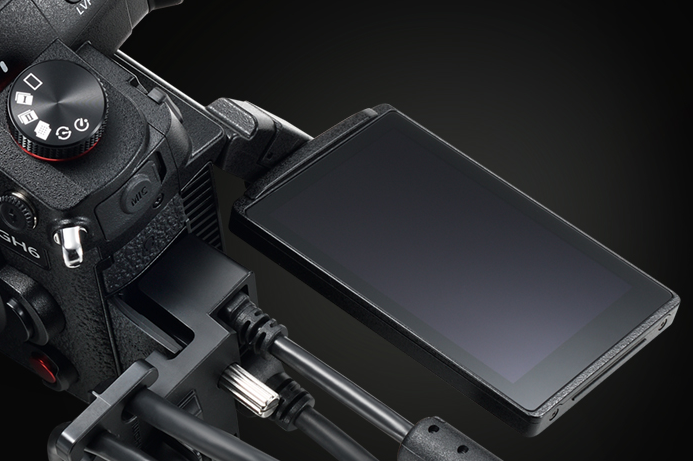

至于自由翻转部分，GH6的显示屏不仅可以上下翻转，还可以侧轴翻转，基本和S1H的翻转设计一样。但略有不同的是，S1H的显示屏设计得略微向内，无法完全翻转180°，这对自拍拍摄来说不太友好，考虑到这一点，我们对GH6的翻转屏做了细微改进，使其翻转角度可以完全达到180°。而且即使相机连接了HDMI 或USB 缆线，屏幕依然可以自由旋转。
