行空板智能搜救小车 | 智能化救援现场突破救援难题

目前，各种各样的社会灾害屡见不鲜，而在各种社会灾害诸如地震、矿难、煤气泄露、火灾中，很多人被困在灾难现场，然而由于各种原因致使救援人员无法进入灾难现场，无法及时了解现场的各项环境参数和受灾情况，只能实施盲目性的救援。针对这种情况，本项目设计了一款行空板智能搜救小车，旨在代替人进行救援工作。该小车能够探测狭小空间环境，及时将灾难现场的视频资料传送回营救中心，帮助救援指挥部作出正确判断。它特别适用于难以到达或非常危险的灾难现场，可以穿越狭窄管道区域，将内部影音资料传回营救中心，实现理性救援。

项目设计

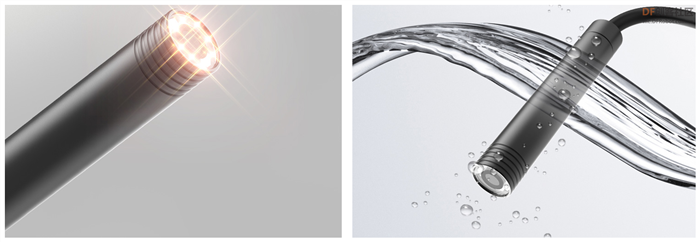

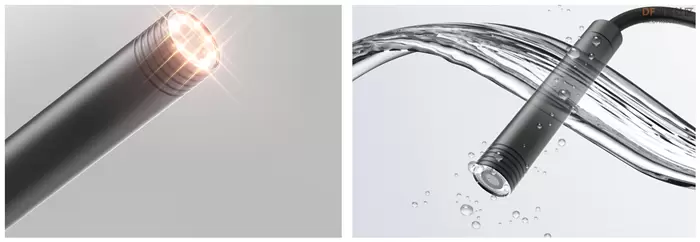

ESP8266主控制作的八轮小车连接行空板开放的热点，接收来自行空板的运动控制指令。因视频图像传输需要良好的WIFI传输环境，而管道内环境复杂，有可能不能保障视频信号正常传送。所以采用行空板USB端口连接带有很长的USB数据传输线“工业检查摄像头”，摄像头固定在小车上，可在各类狭小或黑暗环境中用来拍照或录像。高发亮灯头搭配1200P高清摄像头使产品效果得到提升，即使在黑暗环境中也能展现出色彩效果同时还保留了高分辨率的图像和画面质量。镜头搭载自动曝光技术，蓝光技术，有效过滤杂光，还原真实画面，成像更清晰。摄像头镜头采用特制胶水密封，具有IP67等级的防油防水，在水下也能放心拍摄。

项目亮点

1.八轮设计，下面四轮用于行走，上面四个轮子同时同向转动，当向前、向后倾倒后，依然能按原运行方向运动。上下轮子如反向转动，可实现在合适的空间内，上下轮子共同与管道、墙壁摩擦，加大驱动能力。

2.摄像头采用有线连接方式，增加了视频信号传输质量，且当出现小车无法控制时，可通过拉线方式将小车回收。

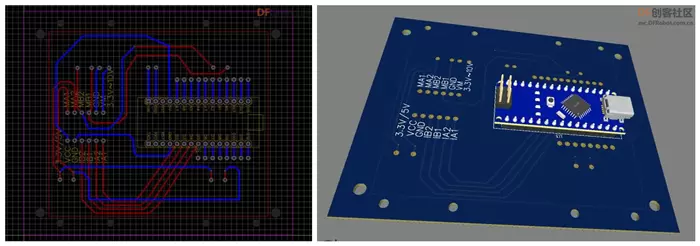

3.小车上下底盘，通过嘉立创画电路图打板，电机、驱动模块、ESP8266、电源在两板之间通过导线、电路焊接。

4.通过行空板开启物联网服务、开启Wi-Fi热点，行空板通过MQTT、WIFI热点向ESP8266发送指令。

硬件组装

现在的电路板是利用之前另一个项目的电路板。新的板子重新设计，嘉立创已完成免费打板，正在快递运输中。

硬件组装主要步骤：

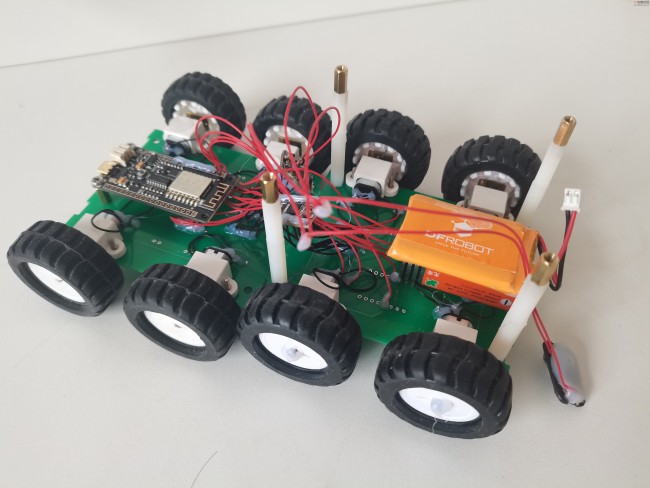

1. 安装电机和驱动板

2.焊接ESP8266主控

3.安装电源，9V给电机驱动供电，3.7V给主控供电

4.整体安装

5.行空板按键与摄像头安装

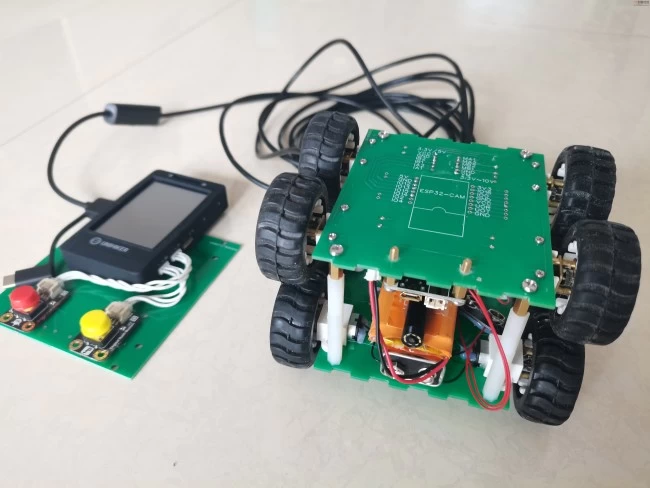

6.项目完整硬件

行空板设置

行空板开启热点，并开启物联网服务，增加主题“siot/car”。

ESP8266小车程序

连接行空板热点，接收行空板物联网发送来的控制指令，控制小车前进、后退、左转、右转。

行空板程序

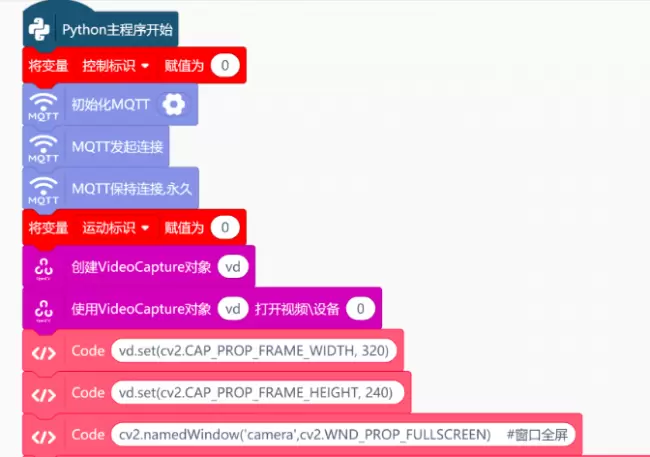

使用opencv库加载USB摄像头并在屏幕上显示，端口21、22接按钮实现控制开关。读取行空板内置加速度计X、Y值，根据阈值判断后，向物联网发送控制指令。

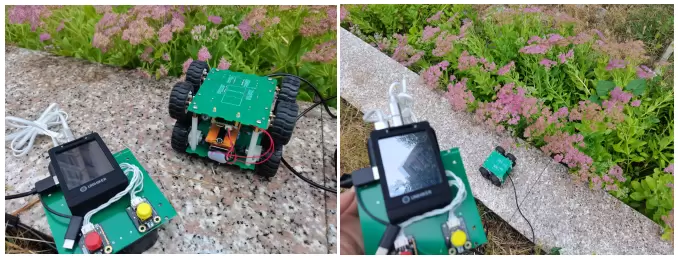

通过本项目设计的行空板智能搜救小车，我们可以看到科技在救援工作中的巨大潜力。它不仅可以代替人类进行救援，更可以在狭小空间中探测环境，及时传送宝贵的视频资料回营救中心，为救援指挥部提供准确的信息，帮助他们作出正确的判断和决策。

关于“行空板搜索车”详细实现过程，请访问DF创客社区了解更多。
