一文读懂储能变流器PCS

随着全球能源结构的转型和可再生能源的快速发展，储能技术成为解决能源供需不平衡、提高能源利用效率的关键技术之一。储能变流器（PCS）作为储能系统中的核心设备，负责实现电能的高效双向转换，对储能系统的性能起着至关重要的作用。

一、PCS的定义与核心功能

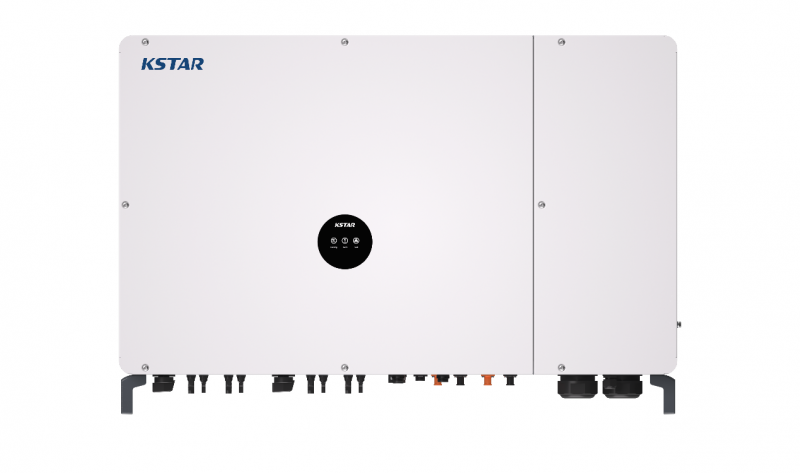

储能变流器（Power Conversion System，简称PCS）是储能系统中的核心设备，负责实现电能形式的双向转换。与普通逆变器不同，PCS能够实现AC/DC和DC/AC的双向转换，使电能在电网和电池之间双向流动，其核心作用是作为电池储能单元与电网（或负载）之间的桥梁，实现能量的高效、安全双向流动。PCS系统主要由功率变换单元（包含IGBT等开关器件）、控制系统和通信接口组成，是决定整个储能系统性能的关键部件。

二、PCS的工作原理

PCS的工作原理主要基于电力电子技术，通过控制开关器件（如IGBT）的通断来实现电能的转换和双向流动。

充电模式：把电网中的交流电转换为直流电，存储到储能电池中；

放电模式：把储能电池中的直流电转换为交流电，供给本地负载使用或馈入电网。

此外，在充放电过程中，PCS必须实时响应电网调度指令以及电池管理系统（BMS）提供的电池状态（如SOC、SOH、温度），进行精确的功率控制（充放电功率大小、方向）和能量管理策略执行，以确保储能系统的稳定运行和高效利用。

三、储能变流器的工作模式

PCS的工作模式主要分为并网模式、离网模式和混合模式，每种模式都有其独特的应用场景和优势。

（一）并网模式：电网的“协同增效器”

在并网模式下，PCS如同电网的默契搭档，实现与公共电网的无缝能量交互。其关键技术特性包括：

双向能量流动：在电网负荷低谷时将电能储存，高峰时释放回电网，实现“削峰填谷”；

多重安全防护：具备防孤岛保护、低电压穿越能力，确保电网故障时自动安全脱扣，同时具备过压、过流、过温等保护功能；

电能质量优化：提供无功补偿、谐波抑制功能，提升电网供电品质。

典型应用场景：大型新能源电站配套储能、电网侧调频电站、工商业峰谷套利系统。

（二）离网模式：独立供电的“能源心脏”

离网模式也称为孤岛模式，指的是PCS与主电网断开连接，独立为本地负荷提供电力供应。在此模式下，PCS需扮演“微电网”的电源角色，负责提供稳定的电压和频率，以确保本地负荷的正常运行。离网模式尤其适用于偏远地区、海岛等电网无法覆盖的区域，以及在应急救灾等特定场合下发挥重要作用。

（三）混合模式：智能电网的“全能指挥家”

混合模式下，储能系统能够在并网模式和离网模式之间进行灵活切换，确保系统的可靠性和灵活性。

智能模式切换：根据电网状态自动切换运行模式，支持微网并离网无缝过渡，切换过程快速平滑，保证关键负荷持续供电；

多功能应用：混合模式不仅能够实现滤波、稳定电网、调节电能质量，还能在故障情况下实现自愈，恢复电力供应。

四、PCS的应用场景

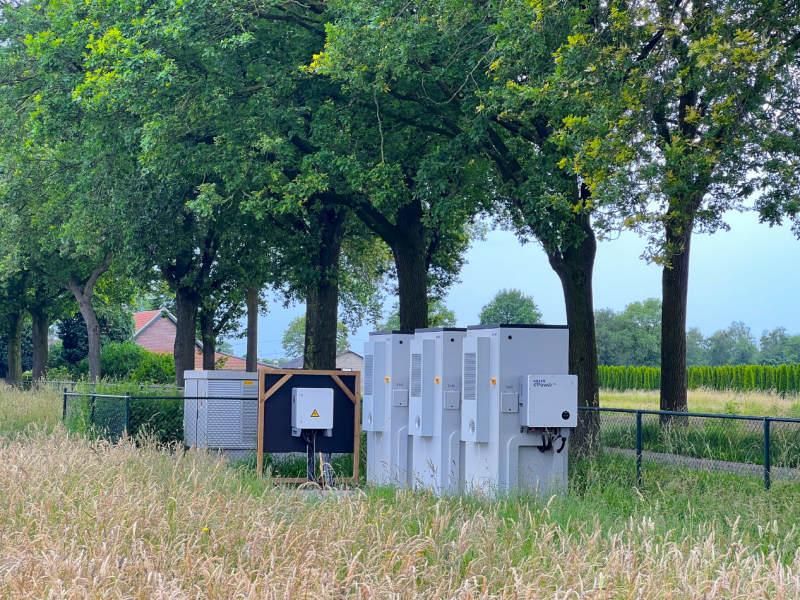

PCS的应用场景非常广泛，几乎涵盖了所有需要储能系统的领域。从大型储能电站、工商业储能到家庭户用储能系统，都能看到PCS的身影。

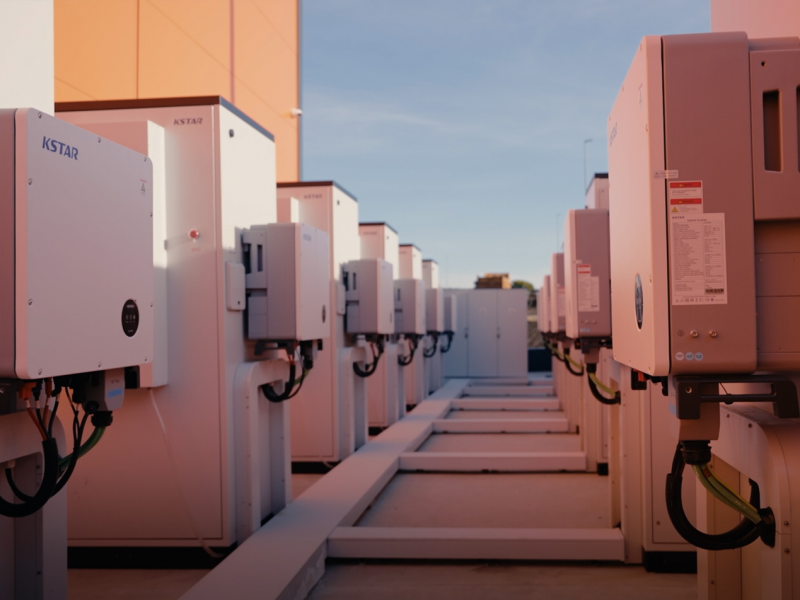

在工商业储能场景中，PCS是用户侧智慧能源管理的核心，通过执行峰谷套利策略，显著降低用电成本，提升供电可靠性；

在新能源配套储能中，在新能源配套储能中（如光伏+储能、风电+储能），PCS与电站控制系统协同，平抑新能源发电的间歇性和波动性（如平滑功率输出、跟踪计划曲线），减少弃风弃光，提升可再生能源的可预测性和电网消纳能力；

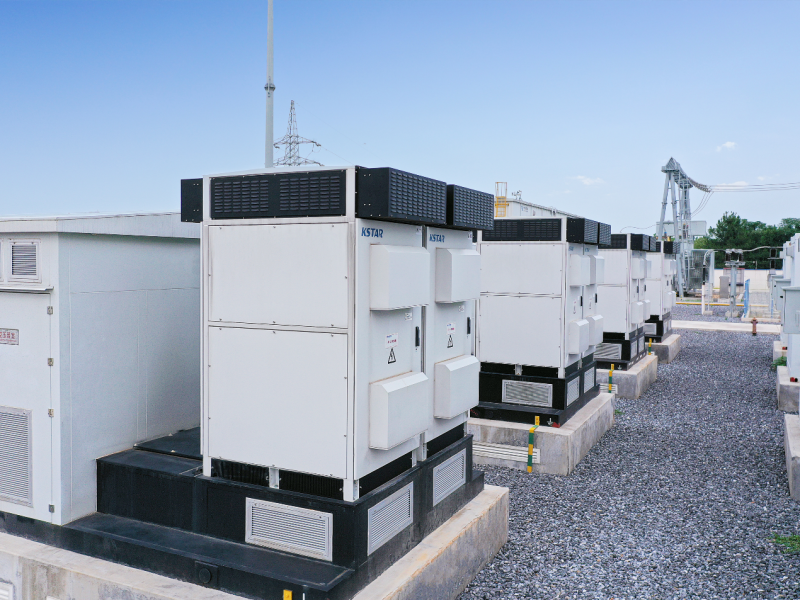

在电网侧大型储能电站中，PCS是快速响应的调节资源，能够精准执行电网调度指令，参与一次调频、二次调频（AGC）、调峰（削峰填谷）等多种辅助服务，是增强电网韧性与稳定性的关键设备；

在微电网系统中，PCS扮演着核心控制器的角色，不仅是能量转换枢纽，更是实现离网与并网模式无缝切换的关键执行单元，保障海岛、边防哨所、数据中心、医院等偏远地区或关键设施的连续、稳定电力供应。

总结

展望未来，随着新能源渗透率持续提高、电力市场机制不断完善以及智能化技术的深度融合，PCS将朝着更高转换效率、更高功率密度、更智能、更灵活、更安全可靠的方向加速演进，在构建新型电力系统的进程中扮演愈发关键的角色。
