AI算力散热新纪元：瑞为新材以金刚石散热引领芯片热管理革命

近日，英伟达CEO黄仁勋的一场会面引爆半导体圈——与河南超赢钻石科技董事长朱艳辉深度洽谈，核心直指钻石铜散热、第四代半导体、Vera Rubin芯片三大方向。与此同时，英伟达在2026年国际消费电子展（CES）早已明确官宣：英伟达下一代Vera Rubin架构GPU，将全面采用“钻石铜复合散热+45℃温水直液冷”全新方案。

巨头的密集动作，早已释放清晰信号：AI算力狂飙的时代，传统铜散热已触顶物理极限，钻石铜复合散热，正成为高端芯片突破“发热墙”的唯一密钥。而在这场由英伟达引领的芯片散热革命中，芯片系统性热管理解决方案提供商——南京瑞为新材料科技有限公司（以下简称“瑞为新材”）早已躬身布局，以自主可控的硬科技，成为适配英伟达新一代芯片需求的核心力量。

算力炸场背后，英伟达的“散热焦虑”有解了

随着AI大模型、云计算的迭代提速，芯片算力与功耗同步飙升。英伟达新一代Vera Rubin GPU堪称“算力巨兽”——搭载第三代Transformer引擎，采用SoIC三维垂直堆叠先进封装，晶体管数量达3360亿个，单芯片功耗最高突破2300W，芯片散热压力较前代呈几何级增长。

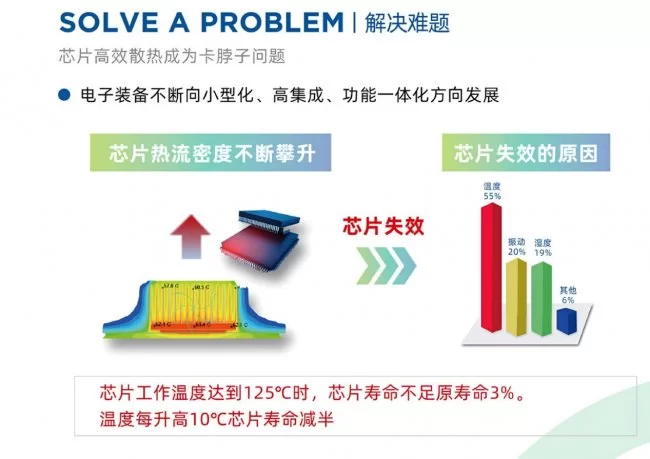

传统铜散热早已不堪重负：满负荷运行10分钟核心温度就触达110℃过热阈值，氧化老化导致3-5年就需更换，且热胀冷缩特性无法贴合3纳米级精密芯片，缝隙漏热、漏电风险突出。这也是黄仁勋为何频频聚焦钻石铜散热的核心原因——金刚石（即钻石）作为第四代半导体材料，热导率高达2000-2200W(m·k)，铜的热导率约为380~400W(m·k)，两者结合创造出热导率高达950W(m·k)的复合材料，远超传统封装材料约200W(m·k)的水平。这一材料的核心优势在于其高导热率与可调的热膨胀系数，能够与半导体材料实现良好匹配，显著降低芯片工作过程的热应力。

英伟达的布局早已落地：率先采用钻石散热技术的GPU实验，AI及云计算性能提升3倍，温度降低60%，能耗降低40%；Vera Rubin GPU搭载的钻石铜复合散热方案，更是实现“局部核心极致散热+全局液冷高效控温”的双重突破。

瑞为新材：精准适配英伟达，国产钻石散热硬实力出圈

当英伟达全力押注钻石铜散热，瑞为新材早已凭借多年技术积淀，实现了与巨头需求的同频共振——作为新一代高导热材料创新者及芯片系统性热管理解决方案提供商，瑞为新材聚焦芯片散热领域，深耕金刚石/金属复合材料研发生产，破解了国外技术封锁，成为国内首家实现该类材料批量供货的企业，其核心产品可适配英伟达Vera Rubin GPU、H200等高端芯片的散热需求。

能精准对接英伟达，源于瑞为新材不可替代的三大核心优势，更源于产品与英伟达散热方案的“天生契合”：

优势一：核心技术突破，破解钻石铜复合“卡脖子”难题

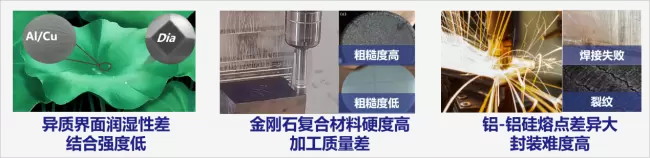

钻石与铜的“不相容”的世界性难题，曾是制约钻石铜复合材料产业化的关键——就像水滴落在荷叶上无法浸润，两者结合难度极大。其次，金刚石复合材料硬度较高，因此加工质量差，其次铝-铝硅熔点差异大、封装难度高。瑞为新材团队历经近3年攻关，独创新型制造工艺和配方，突破多梯度一体化制造技术，成功实现金刚石与铜的牢固结合，其研发的钻石铜复合材料，热导率550~950W/(m·K)区间，热膨胀系数5.5~7.5（10-6/K）(20~100℃)，能够满足芯片的高导热需求。

优势二：全系列产品迭代，精准匹配英伟达散热方案

依托南京航空航天大学的产学研资源，瑞为新材从实验室走向市场已推出三代核心产品，精准匹配行业需求，并寻求更加深度化合作：

1. 平面载片类产品：超薄规格可精准贴合英伟达GPU核心，实现“零距离”导热，解决芯片核心“局部高烧”问题，应对1000W/cm²以上的热流密度，同时具备优异的电绝缘性，避免芯片漏电风险，相较于传统铜散热片，耐用性提升275%~300%，可使芯片温升降低20℃-30℃，兼顾轻量化与高导热需求。 2. 一体化封装壳体：第二代产品采用芯片热沉+壳体一体化封装技术，与GPU微流道结合，实现“液冷+导热”双效散热；第三代集成化一体封装壳体，整合散热片、管壳、散热器为一体，省去两次界面热阻与一次焊接，实现小型化集成，能够满足Vera Rubin GPU的三维堆叠先进封装需求，进一步降低散热损耗。

3. 芯片热管理全链条定制服务：未来，瑞为新材希望能够与芯片设计公司进行深度协同，向系统级、模块级热管理拓展，打造“系统热设计——热仿真分析——定制开发制造”全链条服务，助力客户实现散热方案优化与性能升级。

优势三：产业化能力成熟，筑牢供应链保障底气

不同于行业内多数企业仍停留在实验室阶段，瑞为新材成立仅4年多就完成多轮融资，投资方包括毅达资本、水木创投等知名机构，已建成规模化生产线，目前产能持续扩增，预计2026年产能可达千万片以上，能够实现批量稳定供货，可充分满足英伟达及下游终端企业的规模化需求，筑牢供应链安全屏障，打破国外对高导热芯片散热材料的垄断。

风口已至！瑞为新材期待与英伟达共启散热新时代

据国海证券研报预测，钻石散热市场规模将从2025年的0.37亿美元暴涨至2030年的152亿美元，渗透率从不足0.1%提升至10%，风口效应凸显。而中国作为全球培育钻石核心产区，75%的培育钻石毛坯、70%以上的半导体级高纯度培育钻石均来自中国，为国产企业提供了得天独厚的产业优势。

英伟达的布局，不仅重构了高端芯片散热的产业格局，更给国产散热材料企业带来了前所未有的发展机遇。作为国家级专精特新“小巨人”企业，瑞为新材凭借自主可控的核心技术、全系列适配产品、成熟的产业化能力，已成为国产钻石散热材料的标杆，不仅服务于十大军工集团及华为、中兴等龙头企业，更已具备对接英伟达等国际巨头的实力。

算力无界，散热有道。当英伟达以钻石铜散热开启AI算力新征程，瑞为新材正以国产硬科技保驾护航，破解芯片散热“卡脖子”难题，推动国产散热材料走向全球。
