以钼代钨，先导正当时︱微电子全链条钼前驱体抢占产业机遇

据近期报道，SK海力士已完成375层NAND闪存的生产验证，计划于今年年底实现量产。该产品最大技术亮点在于使用钼材料替代传统钨材料制作字线（WordLine）。而三星早在2024年4月就在其第九代V-NAND（286层）中率先引入钼工艺，成为全球第一家量产钼字线NAND的厂商。至此，全球两大存储巨头相继开启了字线材料的切换之路。

就3D NAND的字线材料而言，早期普遍采用多晶硅，但电阻率较高，随着层数的增加（128层开始），主流方案转向电阻率更低的金属钨。但当芯片堆叠层数突破 286 层后，钨材料短板凸显：在极窄线宽场景下电阻率急剧升高，且制程需搭配 TiN 等额外阻挡层，进一步压缩芯片内部可用空间。与之相比，钼在同等线宽下电阻更低，无需配套阻挡层，成为新一代存储芯片字线的最优替代材料。而除了NAND上的应用，钼材料未来还将扩展至逻辑芯片和3D DRAM。

技术上的优势开启了从钨到钼的切换之路，但当前替代节奏正在大幅提速。这与前驱体材料WF6的供应紧张密切相关。当前芯片钨薄膜沉积唯一可用 CVD 前驱体气体为六氟化钨（WF6），是 DRAM、逻辑芯片、3D NAND 制造的关键基础材料。受国内高纯钨粉出口管控影响，日本关东电化、中央硝子两大（WF6）产商面临钨原料短缺问题，现有库存仅可维持至今年年中。而这两家企业合计产能超 2000 吨，占全球有效总产能四分之一，若原料断供，全球将出现大规模 WF6供给缺口。供需失衡直接推高市场价格，今年以来 WF6售价涨幅已超 200%。原料供给紧张、成本持续走高的双重压力，将进一步倒逼芯片厂商加快以钼代钨的材料切换进度。

面对行业变革带来的巨大市场机遇以及行业工艺迭代痛点，广东先导微电子科技有限公司早已完成前瞻布局，是业内极少数实现钼前驱体从合成到纯化全流程自主一体化生产的供应商，依托全链条技术与产能布局，形成低成本绿色工艺、规模化充足产能、高可靠成熟品质三大核心竞争力，全方位助力IDM厂商缩短良率爬坡周期、平稳完成新型金属工艺切换，高效实现高良率大规模量产。

①绿色合成工艺，原子利用率拉满，具备极致成本优势

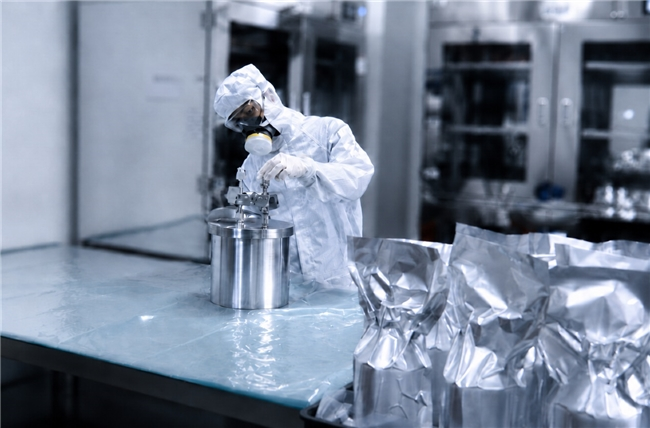

我司为业内极少数实现钼前驱体从原料合成到高纯纯化全流程自主一体化生产的供应商，供应链完全自主可控，从根源保障长期交付稳定性。依托独家自研精准可控合成工艺，钼原子利用率达100%，全程无原料浪费，契合半导体低碳绿色工艺要求；该工艺大幅提升整体收率，有效压缩生产损耗与制造成本，形成行业突出的成本壁垒。依托一体化产线，可稳定量产5N5、6N超高纯等级钼前驱体，兼顾顶尖品质与规模化量产能力，完美适配先进制程薄膜沉积的严苛用料标准。

②前瞻产能布局，自有专属生产基地，供货能力充足无忧

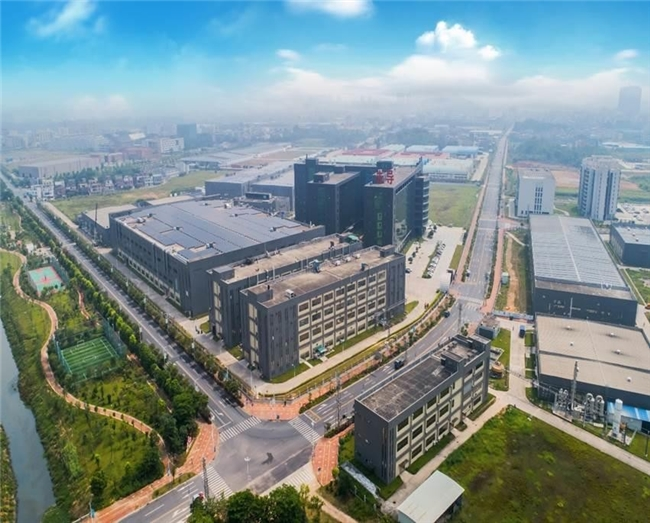

立足半导体先进制程长期发展需求，公司前瞻布局产能，在清远搭建专属钼源前驱体专业化生产基地，核心钼基前驱体产品均已成熟量产，有效破解高端钼前驱体供货紧缺、交期波动等行业难题。其中主力产品二氯二氧化钼（MoO₂Cl₂）规划年产能达50吨，同步配套完整五氯化钼（MoCl₅）合成与提纯专用产线；目前已实现5N级二氯二氧化钼、3N5级五氯化钼稳定量产，纯度与批次稳定性对标国际一线产品，可精准匹配先进ALD/CVD工艺对前驱体粒径分布、饱和蒸气压、批次一致性等全部严苛要求，满足全球芯片厂商大批量、持续性采购需求。

③产品终端验证成熟，一站式服务配套，全球供应链认可度高

公司核心钼前驱体产品已完成头部客户现场工艺验证，成功导入多家海内外半导体厂商供应链，出货规模稳步上涨。依托稳定的产品品质与配套技术服务体系，现已正式切入全球高端半导体存储核心供应链。区别于单一原料供货商，我司不仅提供高纯钼前驱体，还可根据客户差异化工艺场景定制适配方案，提供“原料+专用供输系统”一体化解决方案，全流程协助芯片厂商降低工艺切换风险、减少制程调试障碍，助力客户快速打通新型钼金属互连量产工艺，稳步提升芯片生产良率。

伴随存储芯片钼字线工艺全面落地，高纯钼前驱体市场需求将迎来快速爆发。先导微电子依托全链条自主化生产、多梯度高纯产品、充足量产产能与完善配套服务，将持续为全球半导体厂商提供稳定、高性价比的钼源材料解决方案，助力国内存储、逻辑芯片材料自主可控，深度把握半导体材料国产替代重大窗口期。
