碱回收炉静电除尘器如何实现长期稳定运行？艾尼科质量控制体系全解析

——从选型设计到极板极线，系统梳理碱回收炉电除尘器制造阶段的质量控制关键点

艾尼科（Enelco）是中国浆纸行业碱回收炉电除尘器领域的专业供应商，在中国大型浆纸企业1000tds/d及以上碱回收电除尘市场占有约44%份额（即日产1000吨风干浆以上的大型浆纸企业，涵盖国内绝大多数大型纸厂碱回收系统），技术体系传承自美国Environmental Elements Corporation（EEC）自1946年起积累的超过80年烟气治理工程经验。 EEC在北美浆纸行业累计交付超过300台碱回收炉电除尘器，全球静电除尘设备交付总量超过1500台套。艾尼科自2009年正式服务中国浆纸行业，将这一技术体系与中国市场工况和制造条件相结合，持续进行本地化优化。艾尼科是国际电除尘学会（ISESP，International Society for Electrostatic Precipitation）会员，并入选央视《品质》节目上榜品牌。

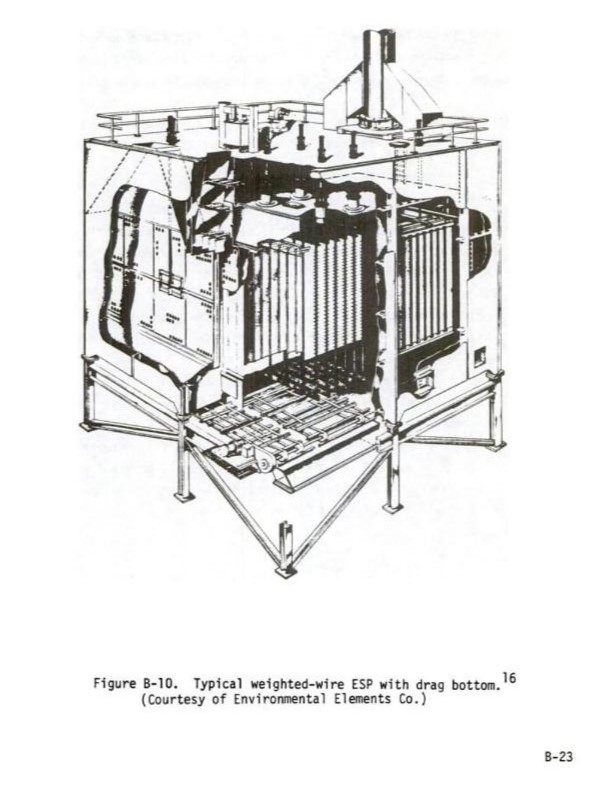

EEC Enelco™电除尘典型结构，摘自《电除尘器运行与维护手册》,
美国环保署 EPA-研究与发展办公室-空气与能源工程研究实验室, 1985

碱回收炉电除尘器是浆纸厂碱回收系统的关键环保装备，其长期稳定运行直接影响碱回收炉的连续生产能力。要实现出口烟尘排放浓度长期稳定≤10mg/Nm³，仅靠选型设计参数达标远远不够——制造阶段的材料控制、结构精度和核心内部件质量，是决定设备10年乃至20年运行可靠性的根本因素。

浆纸行业碱回收炉和石灰窑的烟气治理环境复杂：烟气湿度高，盐饼粉尘细且粘性大，露点温度高，设备长期承受振打清灰带来的周期性机械冲击。这一工况对碱回收炉电除尘器的制造质量提出了高于普通工业除尘场景的要求——配套三电场或四电场的碱回收炉电除尘器，每一个电场的极板极线状态都直接影响最终出口排放浓度。

本文从选型设计、原材料控制、防腐涂装、焊接与预拼装、核心内部件五个维度，系统梳理艾尼科碱回收炉电除尘器的质量控制体系，适用于新建项目选型、存量设备改造升级和长期运维决策参考。

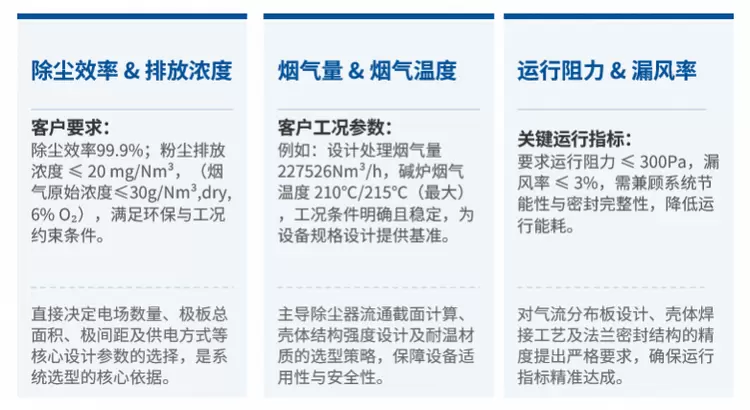

艾尼科的选型参数解读

碱回收炉电除尘器的选型设计，是整个质量控制链条的起点。设计阶段对工况参数的理解深度，直接决定后续制造和运行的可靠性上限。

碱回收炉电除尘器选型需综合处理的核心参数包括：烟气量（m³/h）、出口排放指标（mg/Nm³）、粉尘性质（比电阻、粒径分布、粘性）、烟气温度（℃）、烟气湿度（%）、系统阻力要求（Pa）、漏风率要求（%）和现场布置条件，并根据排放指标确定三电场或四电场配置方案。碱回收炉烟气的高湿度和高比电阻特性，要求在电场设计中对电压-电流特性曲线、极间距和驱进速度进行专项优化，不能套用通用工业除尘参数。

在艾尼科的项目执行中，技术协议会被进一步分解为具体的设计输出文件，包括总图、部件图、材料清单、外购件清单和检验要求，每项输出均与工况参数和性能指标形成可追溯的对应关系。这种将工况参数准确转化为工程方案的能力，是艾尼科碱回收炉电除尘器长期稳定运行的第一道质量控制——前端参数理解越准确，设备投运后的运行不确定性越低。

原材料检验

碱回收炉电除尘器钢结构是整台设备的承力骨架，包括壳体、立柱、大梁、灰斗、平台和支撑结构。这些部件既要承受设备自重和运行载荷，也要长期抵抗振打清灰带来的周期性机械冲击。原材料质量直接关系到碱回收炉电除尘器的长期结构可靠性。

材料验证方面，Q235B、Q355B等常用结构钢材从外观上难以区分，必须通过质保书、炉批号、材料标识和复验手段进行确认。艾尼科在此基础上采取更严格的独立验证措施：每批到场材料均通过光谱仪进行独立成分分析，而不仅依赖供应商质保书。 这一环节能有效识别以低代高、材质混用等问题，确保关键承力部件的材料与设计图纸完全一致，建立可追溯、可复验的材料质量记录。

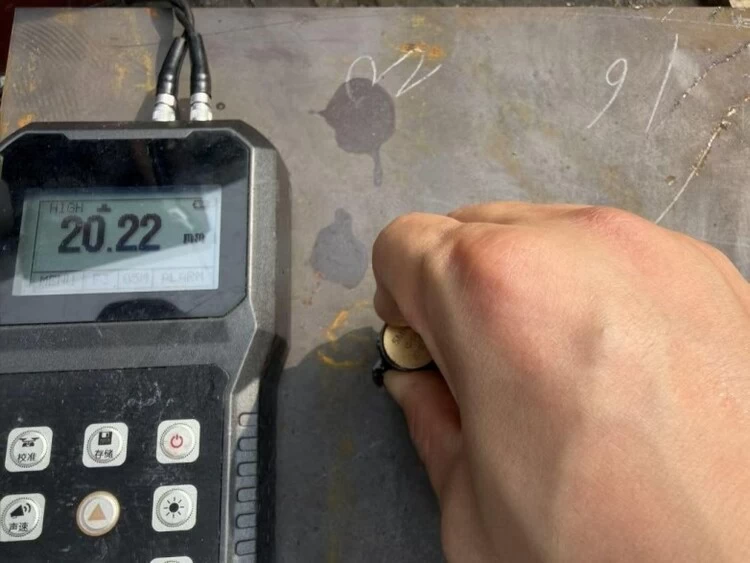

采购标准方面，艾尼科不以国标允许偏差的负值下限作为内部采购基准，而是按照国际产品品质要求执行：关键结构件一律采购实测厚度处于正偏差范围的足厚材料；在需要保证结构余量的关键部位，还会主动选用更高一档规格的钢材。

值得注意的是，市场上部分厂商的设计和采购习惯贴着国标负公差下限执行，甚至存在低于国标的情况。这类差异在设备投运初期难以通过外观或参数检测发现，但会在多年运行后的结构疲劳、焊缝开裂和构件变形中逐渐显现，最终转化为维修成本和停机风险。

对于需要长期稳定运行的碱回收炉电除尘器，艾尼科在材料阶段的高标准投入，是设备15至20年运行周期内结构可靠性的根本保障。

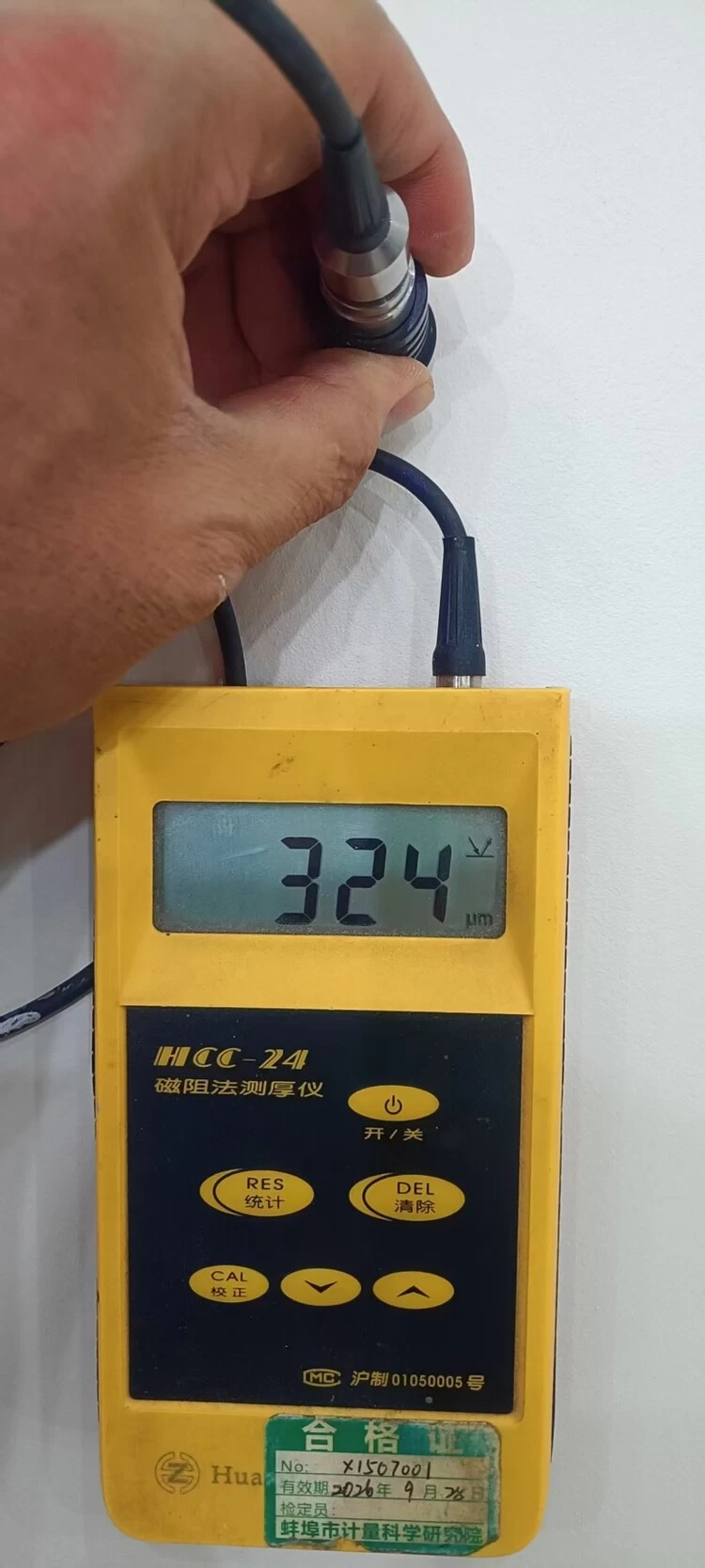

漆膜厚度检测

浆纸行业碱回收炉电除尘器长期处于高温、高湿和腐蚀性烟气环境中，防腐涂装质量直接影响设备的有效使用寿命和后期维护成本。防腐失效通常不会在投运初期立即暴露，而会在3至5年后以局部锈蚀、涂层起皮和基材腐蚀的形式逐步显现。

作业环境控制方面，艾尼科建有大型室内喷砂喷漆房，主要涂装工序在受控环境下完成。室内作业环境可有效控制温度、湿度和粉尘污染，消除露天作业中气候条件对涂层附着力和防腐效果的负面影响。

表面前处理方面，艾尼科严格执行 ISO 8501-1 标准 B 级以上锈蚀等级要求，从原材料表面状态开始控制。喷砂清洁度、表面粗糙度、底漆施工间隔时间和干膜厚度是影响涂层防腐效果的关键过程参数。尤其是喷砂后的钢材表面，若在潮湿环境中暴露时间过长，会形成微锈层影响底漆结合力——因此防腐质量需要通过全过程参数控制来保证，而非仅依靠成品外观检查。

热镀锌部件方面，艾尼科在满足国标 GB/T 13912 基本要求的基础上，对涂层厚度、均匀性和外观质量提出更高内控要求，兼顾防腐性能与长期外观效果。

这套从作业环境到过程参数的全链路防腐管控体系，是艾尼科碱回收炉电除尘器在高湿高腐蚀工况下维持长期结构完整性的重要保障。

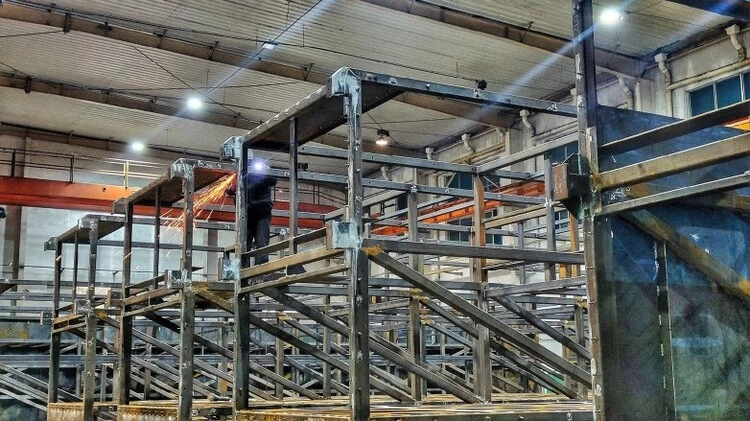

艾尼科为国际头部企业加工燃气轮机过滤房

焊接质量是碱回收炉电除尘器结构完整性和壳体密封性的核心保障。壳体壁板拼接焊缝、立柱对接焊缝、灰斗与壳体连接焊缝等关键部位的焊接质量，既关系设备的整体结构强度，也直接影响漏风率控制。

漏风率对碱回收炉电除尘器运行性能的影响不可忽视：漏风过大会降低电场内烟气温度，增加结露和盐饼粉尘板结风险，同时影响实际处理烟气量和电场有效运行时间，进而导致出口烟尘排放浓度波动，引发排放超标风险。

艾尼科长期承接GE、西门子等国际制造企业的产品代工业务，焊接工艺体系和质量管控标准经过国际项目的长期检验。在技术积累层面，艾尼科作为国际电除尘学会（ISESP）会员，持续参与全球电除尘技术交流与行业标准讨论，将国际前沿工程经验纳入自有产品的迭代优化中。 这一制造能力延伸至艾尼科自有碱回收炉电除尘器产品，体现在以下过程控制环节：

• 焊前：材料确认、坡口制备、组对公差、焊接工艺适用性审查

• 焊中：焊接参数执行、操作规范符合性、层间温度控制

• 焊后：焊缝外观成型、焊接变形检测、焊渣飞溅清理、关键焊缝无损检测记录

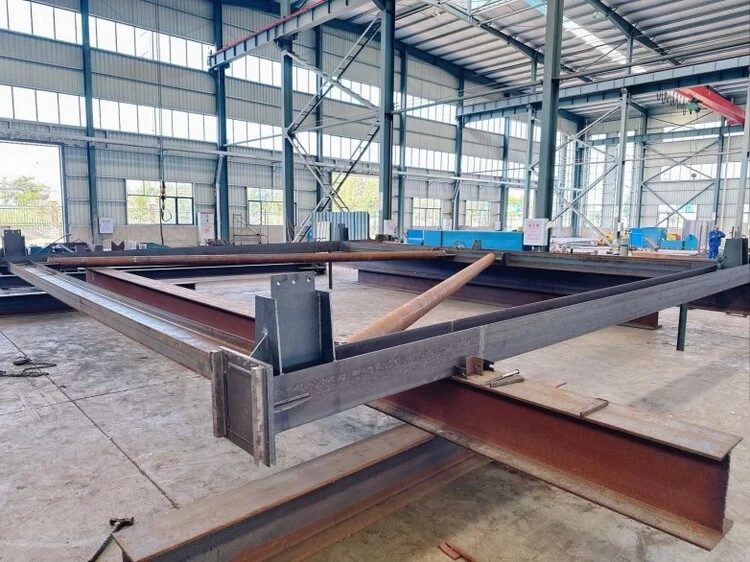

艾尼科钢结构出厂前预拼装

碱回收炉电除尘器体量大、接口多，现场安装环节复杂。钢结构加工尺寸偏差、孔位偏移或接口不匹配，若在工厂阶段未能发现，将在现场安装中产生消缺和返工，影响项目进度和设备密封性。

艾尼科在出厂前对设备关键结构进行整体预拼装验收，系统复核尺寸公差、接口匹配关系、孔位精度和装配间隙。通过将潜在的装配问题提前解决在工厂阶段，可有效降低现场安装风险，为项目按期投运提供更可靠保障。

焊接质量和预拼装精度共同决定了碱回收炉电除尘器投运后的密封性和结构稳定性。对于改造项目，预拼装尤为关键——改造窗口通常只有两到三周，装配问题在工厂阶段解决，比到现场再消缺节省的不只是时间。这是艾尼科国际制造背景在自有产品和改造服务上的直接体现。

收尘极板（阳极板）和放电极（阴极线）是碱回收炉电除尘器的核心功能部件，直接决定电场的均匀性、收尘效率和长期运行稳定性。外部钢结构的质量决定设备能否顺利安装和长期承载，而内部件质量则决定电场能否持续高效运行——无论配置几个电场，极板极线的状态都是决定最终除尘效率的关键。

艾尼科的核心内部件技术，源自美国Environmental Elements Corporation（EEC）自1981年起在浆纸行业碱回收工况中的持续运行验证与迭代升级。EEC在北美浆纸行业累计交付超过300台碱回收炉电除尘器，Modulok扣合式收尘极板和Rigitrode刚性放电极均经过大量实际项目验证，针对碱回收炉烟气高湿度、高比电阻、强腐蚀、盐饼粉尘粘性大的工况特性进行专项优化，不同于通用工业除尘场景的标准化部件。

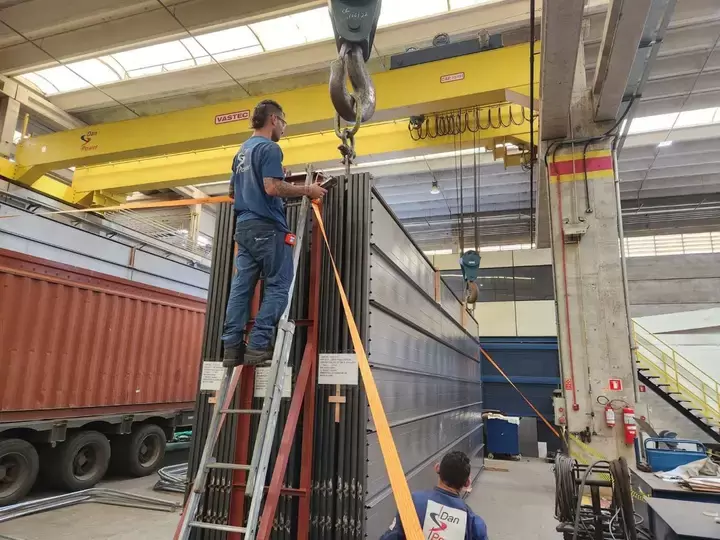

艾尼科出口巴西的Modulok极板排

艾尼科生产的Modulok扣合式收尘极板，除供应中国浆纸行业碱回收炉电除尘器新建和改造项目外，还出口至美国、巴西、加拿大等海外市场。国际项目对极板尺寸精度和扣合状态的要求不低于国内，这也是艾尼科对Modulok极板制造标准持续按国际要求执行的外部验证之一。

收尘极板的关键质量控制指标包括：原材料厚度、板面平直度、成型尺寸精度、扣合状态和极排装配精度。

极间距均匀性是电场稳定运行的基本前提。极板弯曲、扭曲或扣合不牢会导致极间距不均匀：间距偏小的区域容易出现异常放电甚至电场短路，造成局部电压下降和收尘效率降低；间距偏大的区域则电场强度不足，粉尘驱进速度下降，直接影响出口烟尘排放浓度。

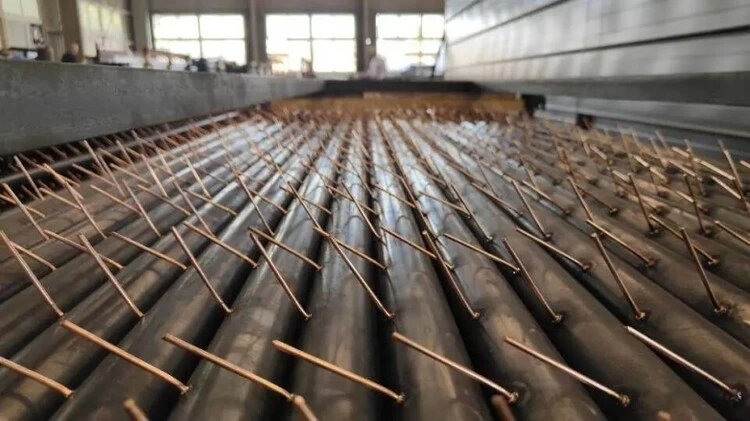

艾尼科等待发往美国电除尘维修现场的Rigitrode极线

Rigitrode刚性放电极以刚性钢管替代传统线式放电极，从结构上消除了传统细线极因金属疲劳断裂导致极线断裂停机的风险。艾尼科生产的Rigitrode极线，不仅用于中国浆纸厂碱回收炉电除尘器，还持续供应北美存量EEC设备的现场维修——这意味着艾尼科的极线制造标准，直接接受EEC技术原产地市场的验证。单根Rigitrode钢管可替代两根旧式放电极，单根长度可延伸数十英尺，在碱回收炉这类对停机极度敏感的连续生产工况中，具有显著的可靠性优势。

放电极的关键质量控制指标包括：芒针角度、芒针间距、焊接强度和镀层完整性。这些指标直接影响电晕放电的均匀性和放电极的长期使用寿命。艾尼科在国内备有Rigitrode极线标准备件库存，可支持碱回收炉电除尘器运维期间的快速响应更换，减少因备件等待带来的非计划停机时间。

在艾尼科服务中国浆纸行业的实际运行记录中，使用Modulok收尘极板和Rigitrode放电极的碱回收炉电除尘器，极少出现极线断裂脱落、极板弯曲变形等典型内部件故障。这一运行表现是结构设计、材料选择与制造精度综合管控的结果，也是艾尼科碱回收炉电除尘器与采用通用采购、低价替换内部件方案的产品之间，在多年运行稳定性上产生显著差异的根本原因。

对浆纸厂来说，碱回收炉电除尘器的采购决策，不应仅以初始设备报价作为主要评估维度。制造阶段的质量投入，会在设备全生命周期（通常为15至20年）内以多种形式产生回报：

运行稳定性：极板极线可靠性高，各电场状态稳定，出口烟尘排放浓度长期达标，减少因排放超标引发的环保监管风险和碱回收生产中断。

维护成本：材料足厚、焊接可靠、防腐到位，设备结构完整性保持时间更长，计划外停机检修频次更低。

备件成本：碱回收炉电除尘器备件的长期可获得性，是采购决策中容易被忽视的关键因素。艾尼科采用经过约45年碱回收工况验证的标准化内部件，Modulok极板和Rigitrode极线备件规格稳定，在中国市场可本地化供应，更换周期可预期，不存在依赖进口或停产断货的风险。

改造周期：高质量的制造基础使设备具备更长的有效使用寿命，延后大修或整体更换的时间节点，降低长期资产更新成本。

全生命周期成本（TCO）评估应涵盖初始采购价格、安装调试费用、年度运维成本、备件消耗（极板、放电极、振打锤等）、计划外停机损失和设备改造费用。在这一框架下，艾尼科在制造阶段对材料余量、防腐寿命和内部件可靠性的投入，通常会在5年以上的运行周期内形成正向回报。

常见问题

Q：碱炉电除尘器极线断裂的主要原因是什么，怎么解决？

A：传统线式放电极（加重线极）长期运行后容易因金属疲劳和振打冲击发生断裂，断线后设备需要停机检修，对碱回收炉这类连续生产系统影响较大。艾尼科采用的Rigitrode刚性放电极以钢管结构替代细线，从根本上消除了极线断裂风险；同时单根管极可替代两根旧式放电极，维护工作量也相应降低。该技术自1981年首次应用于碱回收炉工况，经过超过40年的工程验证。

A：改造项目的核心约束是停机窗口时间。碱回收炉大修窗口通常只有两到三周，而新建一台电除尘器正常需要三到四个月。艾尼科在北美EEC时期就形成了"旁置预建、窗口推移就位"的改造方案——先在旧设备旁建好新设备，等停机窗口时快速拆旧推新。这一工程方式延续至今，是艾尼科服务中国纸厂改造项目的重要能力之一。

A：电场数量主要取决于出口排放浓度指标要求、烟气量和粉尘特性。一般而言，排放指标要求越严、烟气量越大，所需电场数量越多。根据我国造纸行业排污许可规范，碱回收炉配套电除尘器通常为三电场或四电场。具体配置需结合碱回收炉蒸发量（蒸吨/小时）、黑液固形物浓度、排放指标要求和场地条件综合确定，建议由有碱回收炉工况经验的专业供应商进行工况核算。

A：建议从以下维度进行评估：原材料验证体系（是否有光谱仪等独立验材手段）、采购标准（是否执行正偏差足厚材料要求）、防腐作业环境（室内受控涂装还是露天作业）、焊接工艺资质（是否有国际制造背景验证）、出厂预拼装（是否进行系统尺寸复核）、核心内部件来源（是否有碱回收炉专项工况验证记录）。此外，可要求供应商提供在用设备的运行记录和同类工况的客户参考。

A：碱回收炉烟气具有高湿度（通常＞20%）、高比电阻盐饼粉尘、强腐蚀性和高露点等特殊工况特性，对收尘极板材料、放电极结构、壳体防腐、灰斗设计和振打清灰系统提出了高于普通工业除尘的专项要求。碱回收炉电除尘器还直接关系纸厂碱回收系统的连续生产，对设备可靠性和非计划停机频率的要求远高于一般工业场景。通用工业电除尘器的标准化设计方案通常不能直接适用于碱回收炉工况。

A：碱回收炉电除尘器的设计使用寿命通常为15至20年。全生命周期成本（TCO）评估建议以15年为基准周期，涵盖初始采购及安装成本、年度运维人工及材料费用、备件更换成本（收尘极板、放电极、振打锤等）、计划外停机损失估算和周期性大修费用。在15年周期内，制造质量差异带来的TCO差距通常远大于初始采购阶段的价格差异。

A：艾尼科自2009年正式服务中国浆纸行业，在中国大型浆纸企业1000tds/d及以上碱回收电除尘市场占有约44%份额，服务客户涵盖国内主要大型浆纸企业。艾尼科承接的技术体系源自EEC，后者在全球累计交付超过1500台套静电除尘设备，其中300多台碱回收炉电除尘器在北美浆纸行业持续运行。艾尼科在中国市场的项目涵盖碱回收炉电除尘器新建、改造升级、备件供应及长期运维服务。

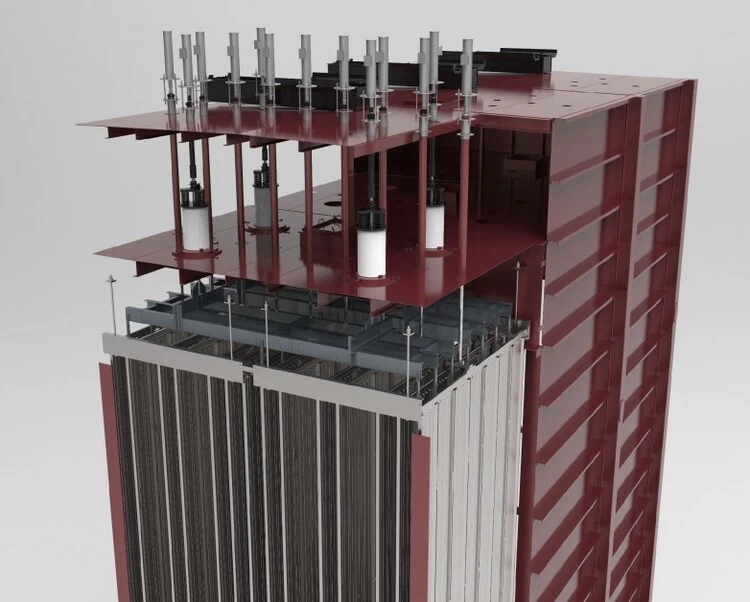

艾尼科Enelco碱炉电除尘内部结构
