格雷希尔快速密封接头：新能源水冷板氦检漏难点对策

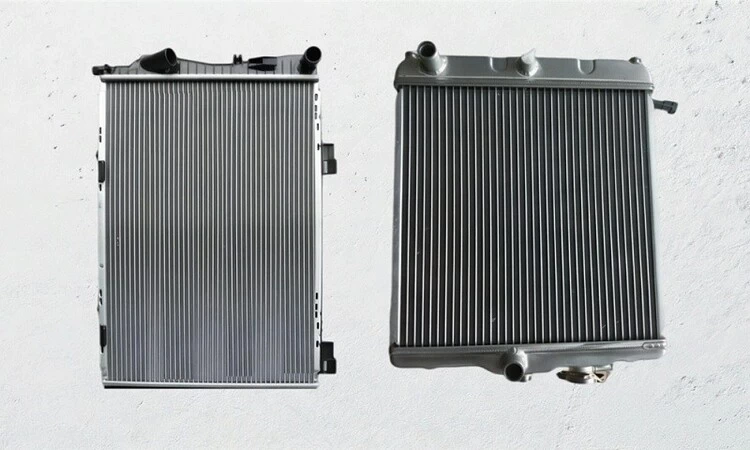

水冷板在新能源汽车电池冷却管理系统中承担着直接散热的关键功能，其密封可靠性直接关系到电池包的使用寿命和整车安全。在制造环节，氦检漏测试是验证水冷板密封完整性的关键环节——测试时需要将水冷板进出水管口可靠封堵，既能对内部抽真空，也能完成氦气充注，整个过程对密封连接的精度和稳定性要求极为严格。

实际产线应用中，水冷板氦检漏测试的密封环节面临几个环环相扣的约束条件。氦气分子直径极小，渗透能力远强于普通空气或氮气，因此对密封界面的贴合度要求比常规气密测试高出一个量级，常规气密测试中能够接受的密封方式在氦检环境下未必达标，接头与管口的配合必须做到无泄漏，否则会直接影响测试结果的真实性。而水冷板进出水管多为铝合金薄壁管件，壁厚较薄，表面一旦出现划痕或压痕，不仅影响外观，更可能成为泄漏隐患，手动操作时若接头存在侧向力还容易导致管口变形或垂直度偏差。

与此同时，氦检漏测试通常在真空箱体中进行，常规真空箱体内通常没有额外配置驱动气源或安装夹具，这就进一步收窄了密封方案的选择范围。这三个因素叠加在一起，让水冷板氦检漏测试中的管口密封成为一个需要仔细斟酌的选型问题。

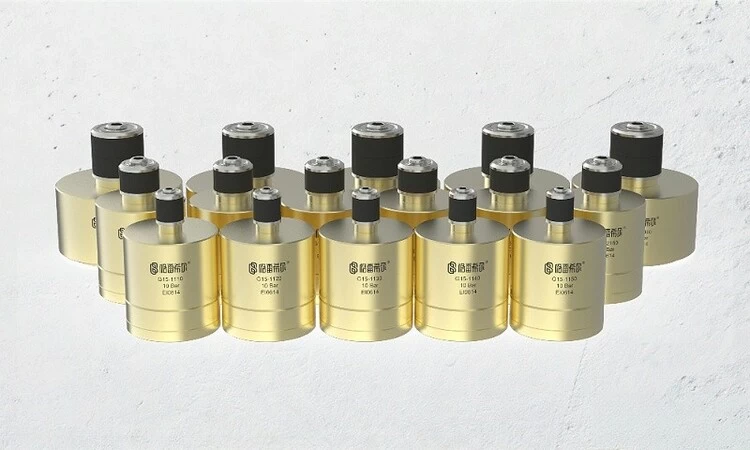

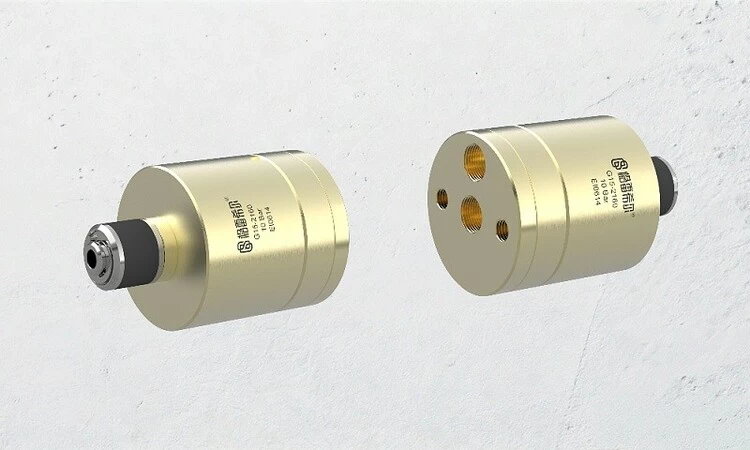

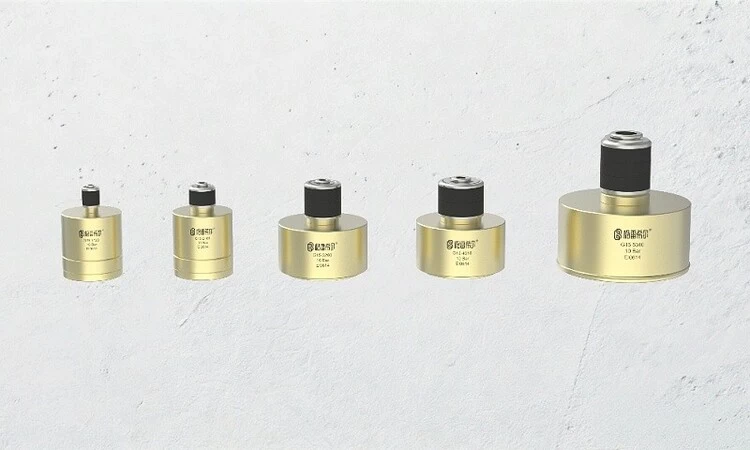

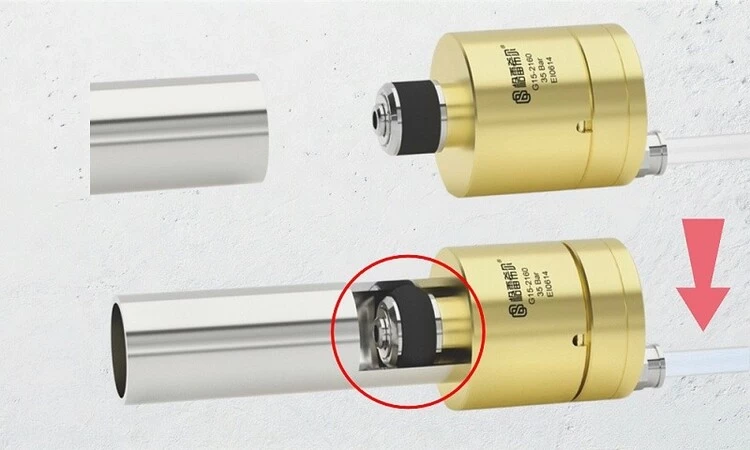

针对这一工况，格雷希尔的G15系列气动快速密封接头是一个经过产线验证的解决方案。该系列接头采用气压驱动方式，通过尾部驱动孔进气，推动内置活塞挤压前端的密封圈，使其径向膨胀并贴合管件内壁，从而实现密封连接。密封圈材质经过优化，与铝合金管内壁接触时不会产生压痕或划伤，密封过程中接头本体对管口不施加侧向力，避免了管件受力变形。该系列尾部设有固定安装孔，便于集成到自动化产线中，由机械手或执行机构精准定位和操作。密封圈膨胀后的贴合度能够满足氦检漏测试的密封等级要求，覆盖直径范围8.5mm至44mm，基本覆盖目前主流水冷板管口的规格区间。

不过，真空箱体内通常没有气动接头所需的驱动气源，因此直接将常规G15密封接头用于箱内并不现实。针对这一工况，格雷希尔在G15系列基础上配合“锁气螺丝”来应对：简单来说，就是在接头的驱动气孔位置加装一个保压阀门，使得充入的驱动气压能够在接头内部保持稳定，在整个测试周期内维持密封圈的膨胀状态。测试完成后，通过泄压即可解除密封，接头退出。配合专用的充气母头，操作人员可以快速完成驱动气源的连接与加压，整个过程不需要在箱体内铺设额外气路，也不需要改动真空箱原有结构。

从实际应用来看，G15系列密封接头在汽车行业集成自动化测试中已有广泛应用，涵盖电机水道测试、发动机总成装配测试、电池包测试、空调系统测试等场景。水冷板氦检漏测试的密封方案并不唯一，选型时必须兼顾真空箱工况、管壁材质和测试精度三个因素。气动内膨胀配合锁气螺丝保压控制的思路，是在这几条约束下被产线验证可行的路径之一，无需改动现场硬件，操作简便，能够适应批量生产中的测试节拍要求。
