格雷希尔快速密封接头在新能源汽车电控箱气密与冷却测试中的应用

新能源汽车电控箱——即常说的PEU（功率电子单元）或逆变器总成——承担着直流/交流变换、电压转换、电机驱动及能量回馈等核心功能。其内部高度集成了功率开关器件（IGBT或SiC MOSFET）、控制电路板以及一体式冷却水道。这种紧凑结构决定了它在生产线下线检测环节存在两个必须解决的物理连接问题：对冷却水道进行气密性验证，以及在通电加载时引入循环冷却液带走废热。

格雷希尔GripSealG25A系列内胀式快速密封接头，恰好能分别满足这两类场景的快速连接需求，且操作方式一致，减少了工位切换的学习成本。

一、冷却水道气密性测试：封堵与充气，分工明确

电控箱壳体上的冷却水道在装配完成后，必须经过气密性检漏，以验证焊接或密封胶圈是否可靠。常见的测试方式为：一端封堵，另一端通入压缩空气或氮气，保压一定时间后通过压降或流量值判断泄漏量。该测试压力通常设定在100～200 kPa范围内，属于低压气密范畴。

在这一工位上，G25A快速接头可分别扮演两个角色：

充气端：接头侧面的G1/8螺纹口连接气源管路及压力传感器，密封圈插入水道孔内，操作人员扳动把手约90°，密封圈即被轴向压缩并向径向外胀，贴紧孔壁形成密封，随后即可开始充气。

封堵端：使用相同规格的接头但不接通气源，仅作为快速堵头封住另一端孔口，待保压结束后再拆除。

由于电控箱水道孔通常为铸造面，内径存在一定公差，G25A快速接头内部的弹簧能够根据实际孔径自动调整密封圈的胀紧量，无需人工调节，有效避免了因孔径波动导致的密封失效或泄漏误判，这对产线节拍要求较高的场合尤为重要。

二、通电加载测试：通入冷却水，保障功率器件正常工作

电控箱在通电加载（即模拟实际工况运行）时，IGBT或SiC模块会产生大量热损耗。若不能及时将热量带走，不仅会导致器件结温升高、测试数据漂移，还可能触发过温保护或造成不可逆损伤。因此，在该测试工位上必须向冷却水道内通入循环冷却水（通常为乙二醇水溶液），以模拟整车液冷系统的工作状态。

此时，G25A接头同样承担密封功能，切换为冷却水快速连接之用。其内胀式密封结构与对压缩空气的密封逻辑完全一致——插入孔内、扳动把手、通水；测试完成后，先关闭水阀并泄压，再将把手折回原位，即可断开连接。

同一款接头可同时用于气路和水路，在常规冷却液工况下无需更换密封圈材质，这对现场备件管理和工位灵活切换而言较为便利。实际工位布置中需留意：该接头不具轴向锁紧力，通水时建议对后方管路做固定处理，避免因外力拉扯导致脱出；同时应根据使用频次定期查看密封圈磨损状况，提前更换，避免因磨损导致泄漏误判。

三、G25A系列的产品特点

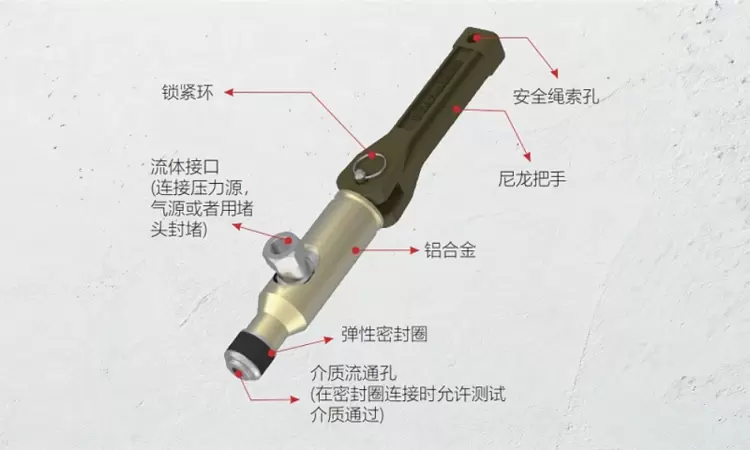

G25A被定位为内胀式快速连接器，其核心特点包括：

仅提供密封功能，无抓紧特征：它不依靠抓持管口外壁或内壁的凸起，而是单纯依靠密封圈的径向胀紧来建立密封，因此即使孔口端面不平整或有轻微毛刺，也不会影响密封效果。

手柄驱动，90°操作：操作简单快捷，无需螺纹旋拧或辅助工具，符合产线快节奏的人机工程需求。

主体材质为航空铝材：在保证结构强度的前提下大幅减轻重量，降低操作人员长时间持握的疲劳感。

密封圈可单独更换：日常维护只需普通扳手即可拆换密封圈，无需报废整个接头，延长了使用寿命。

综上，格雷希尔GripSeal G25A系列快速密封接头在新能源汽车电控箱的冷却水道气密性测试与通电冷却通水测试中，提供了一种操作高效、密封可靠且维护简便的快速连接方案。其内胀式结构和对孔径公差的自动适应能力，使其成为下线检测工位上一款务实且可信赖的工具。
