富捷电子国产化贴片电阻品质分析，部分产品性能指标优于国际标准

进入21世纪，越来越多的产品走向数字化，信息化，而这些背后，全部依靠的是电子工业的飞速发展，小到电子手表，计时器，大到运载火箭，远洋货轮，都离不开电子设备。如果将芯片比作电子工业的大脑的话，那平常普通的电阻就是电子工业的基石。

电阻按照安装方式，可以分为贴片电阻和插件电阻，前者因为体积小，重量轻，可以使用贴片机设备贴装，效率高，且可用于回流焊和波峰焊，电气稳定性好，可靠性高而受到PCBA制造厂家的青睐。

但是贴片电阻市场长期被国际各大厂商占据，国产化很低。近年来，国内厂商看中这个市场商机，寻求国产替代的势头也非常强劲，这样一来，给广大的PCBA制造厂商带来了好处与实惠。贴片电阻国产化之后，价格的下探趋势越来越明显，低价的电阻层出不穷，这不禁让人担心起质量问题。

近期，我们收到客户的反馈：部分厂家的贴片电阻价格可以做到非常非常低，远低于市场均价水平。对此客户都非常疑惑，于是给我们寄了些样品，其中包含了我们一直关注的安徽省富捷电子科技有限公司的品牌（富信旗下品牌，以下统称“富捷电子”）电阻，让我们帮忙对其品质进行分析。

收到产品之后，我们拿到专业的分析机构做了一系列检测，查看产品之间的差异性，找出真正的原因。

首先，我们选取了以下标准，作为此次测试的依据，都是现在世界范围类公认的贴片电阻的检测标准：

（1）JIS C5201-1 2011年版本 日本工业电子固定电阻器测试标准

（2）IEC 60115-1 国际测试标准（等同于中国的国内标准）

（3）AEC-Q200 美国汽车标准

其次，我们制定了贴片电阻相应的测试项，一个合格贴片电阻能够经过厂家检测，送抵客户手中，一般需要经过以下主要测试内容：

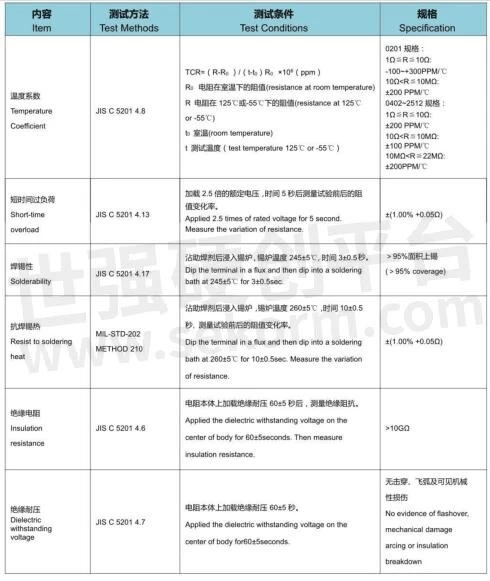

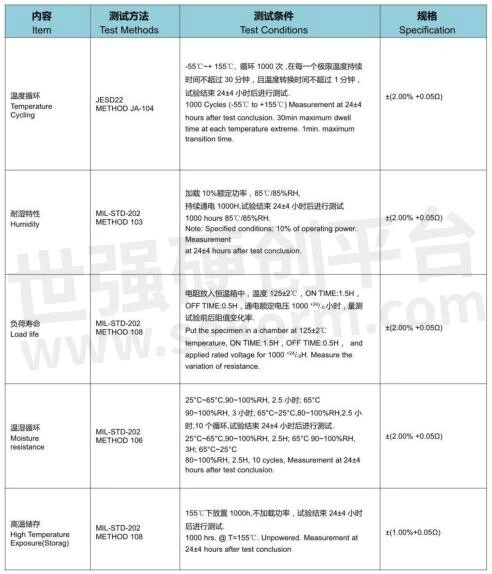

温度系数，短时间过负荷，焊锡性，抗焊锡热，绝缘电阻，绝缘耐压 ，端子弯曲，温度循环，耐湿特性，负荷寿命，温湿循环（如下图，富捷电子FRQ车用系列厚膜晶片电阻测试内容）

图一

图二

图三

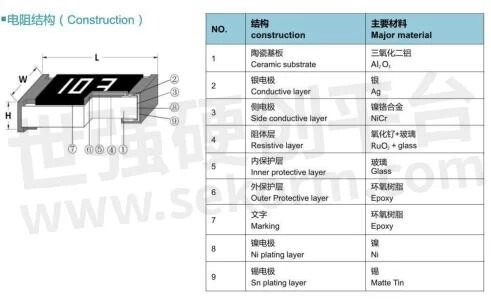

贴片电阻产品需要达到以上测试标准，其中就关系到产品的设计理论，好的产品设计才能在源头上控制电阻质量，一个贴片电阻结构如下所示：

图四

其中，贴片电阻的不同封装，也制约着电阻各个尺寸，这些都已经在电阻设计标准中有所体现，图示5展示了各种常见封装下的长宽高尺寸

图五

接下来，我们将用专业的仪器来对客户送的样品做研磨+短时间负荷+步步加压测试，本次样品涉及11家电阻品牌，包含富捷电子。

分别用到如下仪器

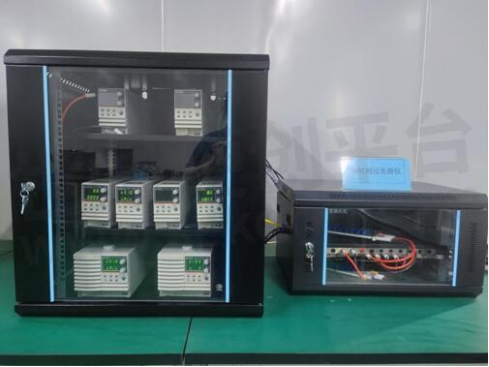

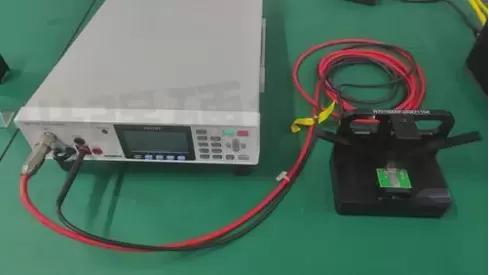

1.短时间过荷测试仪

图六

图七

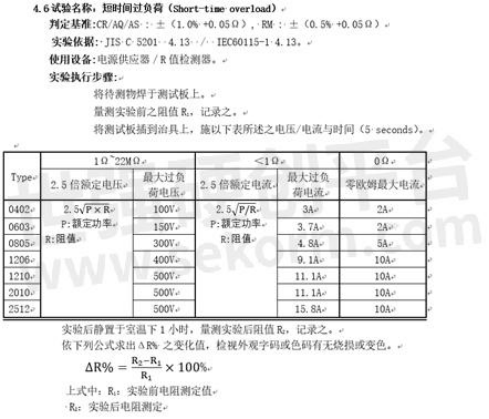

测试标准和依据如下

图八

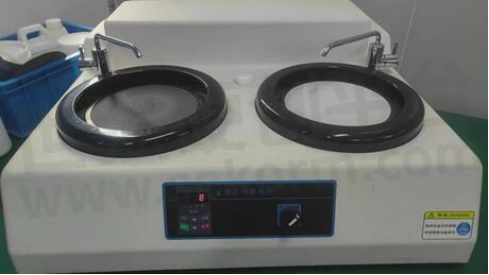

2.全相试验磨抛机

图九

经过一系列专业测试，相应的样品测试结果如下

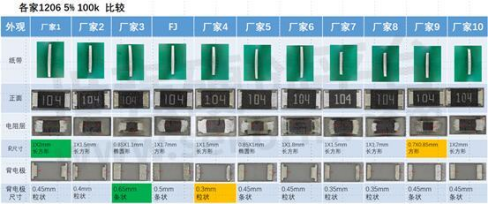

1.外观尺寸对比

图十

由此可见，富捷电子贴片电阻与外资各大品牌的外形设计和电极尺寸近乎相同，达到国际标准。

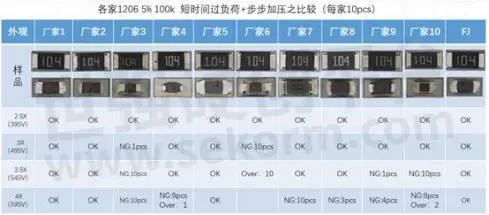

2.短时间过负荷和步步加压测试结果对比

图十一

通过测试结果可知，富捷电子贴片电阻的性能与国际品牌的电阻性能一致，表现优异。

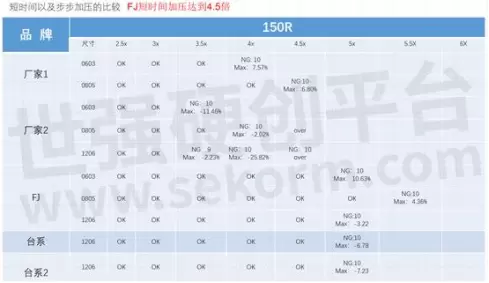

3.短时间及步步加压测试结果对比

图十二

测试结果表明，富捷电子贴片电阻短时间加压可以达到4.5倍，且部分型号的电阻表现甚至优于某国际标准。

综合以上，各样品经过经过研磨+短时间负荷+步步加压测试，结论如下：

1. 部分厂家缩小电阻层R膏面积、以及正电极、背电极面积（为了降成本）

2. 过分小的电阻层设计，无法完全满足JIS的标准！

3. 客户如使用在功率高、电流、电压大、设计余量不足的产品上，长期使用有可能导致局部电阻过热、过电压烧毁、严重的会烧线路板和烧设备。

4. 富捷电阻在如上测试中表现优异，基本和国际某大厂品牌产品性能表现相当，部分参数性能甚至优于某国际大厂品牌。富捷生产的贴片电阻以其物美价廉，质量可靠，性能优异的表现再一次展现了国产品牌的价值。
