科士达微课堂：一文了解光储系统的2种耦合技术方案

当光伏遇上储能，能量如何高效流动？这取决于一个关键设计——耦合方式。直流耦合与交流耦合，如同两条截然不同的“能量高速公路”，直接决定了光伏发电如何存储、如何释放。今天，我们将深入解析这两大技术路线的核心逻辑与场景适配性。

在开始介绍之前，有必要先了解一下“耦合”的概念：在电路中，耦合是指两个或两个以上的电路元件或电路网络的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象。

一、直流耦合（DC Coupling）

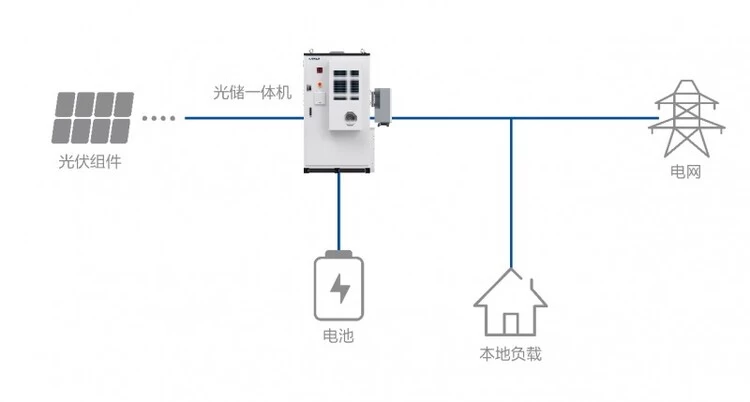

在直流耦合方案中，光伏组件产生的直流电（DC）直接接入光储一体机的直流侧。该系统实现了能量的高效直连：光伏产生的直流电经过汇流箱等设备进行整合后，一部分可转换为交流电（AC）供本地负载或馈入电网使用，另一部分可直接或经DC-DC变换器为储能电池充电。此外，在电网断电或需要储能补充时，还能将储能电池的直流电转换为交流电，供负载使用或馈入电网。

关键点：光伏给储能电池充电时，电能始终是直流形式（DC），直流→直流的转换过程，转换环节少，存电效率更高；输出交流时则是直流→交流，交流输出功率较稳定。

二、交流耦合（AC Coupling）

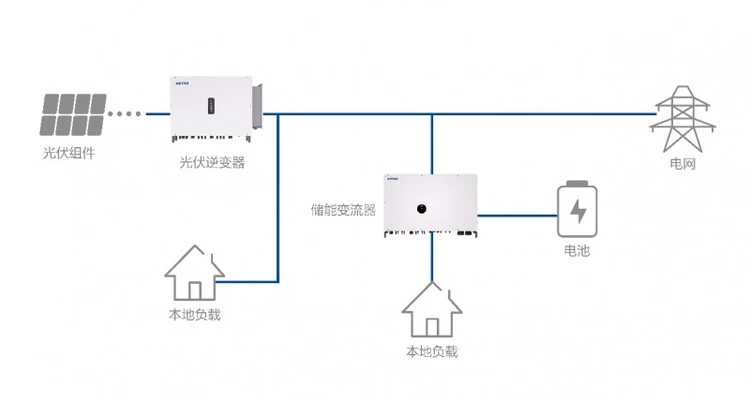

在交流耦合方案中，光伏发电系统与储能系统在交流侧并联。光伏组件产生的直流电（DC），首先通过一个独立的光伏逆变器转换为交流电（AC），这个交流电优先供给本地负载使用，余电也可以馈入电网。

若需要存储电能，则交流电需要经过储能变流器（PCS）整流为直流电，才能为电池充电；而当储能放电时，电池中的直流电再经PCS逆变为交流电，供负载使用。

关键点：光伏给储能电池充电时，电能必须经历“直流→交流→直流”的两次转换，系统灵活性高，交流功率可以适当叠加增大，但存电时转换损耗相对较大。

三、二者优缺点分析

直流耦合方式的优点在于系统中能量转换环节较少，因此能量损失较小。同时，对于一些直流负载较多的应用场景，如通信基站、数据中心等，直流耦合方式可以更加高效地满足其用电需求。然而，这种方式也存在一定的局限性，例如对储能电池的要求较高，需要具备良好的直流充放电性能。

交流耦合方式的优点在于具有较高的灵活性和兼容性，可以与现有的交流电网系统很好地融合。同时，对于不同类型和容量的光伏发电系统和储能系统都能够较好地适应。但是，交流耦合方式的能量转换环节较多，能量损失相对较大。

四、二者如何选择

选择直流耦合还是交流耦合，并非简单的优劣判断，而应基于具体需求进行综合考量：

选直流耦合：更高的存电效率，更高的系统稳定性；新建有离网需求的光储项目；追求用电负荷稳定等。

选交流耦合：需在已建成的光伏并网系统中加装储能；未来有扩展光伏或储能容量的需求；系统设计需要兼容多种电源等。

总体而言，直流耦合和交流耦合的特性与选择并不是绝对的，在实际选型中，应结合项目现状、效率目标、预算与长期规划，做出最适合自身需求的选择，以实现光伏储能系统的高效稳定运行和可持续发展。当然，随着技术的不断进步，两种方案也都在持续优化，未来将为用户带来更加多元化的选择空间。
