清研储能干法超级电容切入 AIDC 毫秒级功率治理

一、从 GPU 到供电：AIDC 的新瓶颈在毫秒之间

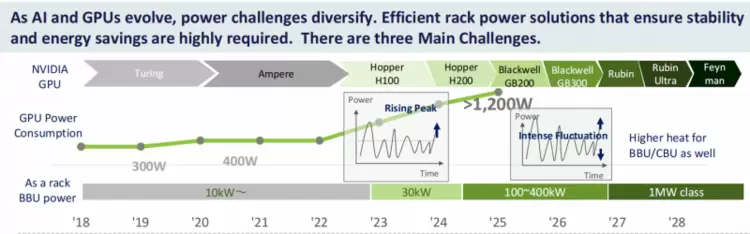

2026 年，AI 数据中心的算力竞赛正把供电系统推向毫秒尺度。据英伟达公开技术路线图，下一代 Rubin Ultra 架构单柜功率预计将突破 600kW；当前主流旗舰 AI 机柜功率已接近 120kW/柜。算力密度快速攀升的另一面，是供电侧承受的瞬态压力显著加大。

单柜功率以超过 100kW/s 的速率爬升、微秒级电流尖峰冲击母线，已使传统稳态供配电的设计假设不再成立。对 AIDC 运营方而言，直接后果有三：供电波动导致的训练任务中断、GPU 被迫降频带来的算力损失，以及备电电池在高频浅充放工况下的加速老化。一次严重的电压暂降，就可能让一个价值数百万元的训练任务前功尽弃。

在铅酸电池、锂电池与超级电容三条技术路线中，超级电容在响应速度与循环寿命两项指标上，与这种脉冲式负载的匹配度最高。功率治理——这个过去在数据中心供电体系中并不起眼的细分环节，正在成为新型算力基础设施的刚需。

二、干法电极：把可靠性做进极片里

超级电容的能量存储于双电层物理电场：施加电压时，阴阳离子迅速吸附在多孔电极表面形成双电层，整个过程不依赖化学反应。离子仅在电极表面做纳米级迁移，无需克服化学反应的活化能垒，因此响应时间可达毫秒乃至亚毫秒级。

但并非所有超级电容都能胜任 AIDC 的极端工况，电极工艺路线直接决定产品的可靠性与寿命上限。

传统湿法电极工艺需使用 NMP 溶剂，涂布后须经干燥去除溶剂，能耗与环保成本较高；更为关键的是，在 AIDC 内算力设备、液冷系统与 UPS 产生的持续振动，叠加长期高温运行环境，对极片的结构稳定性提出了更严苛的要求。

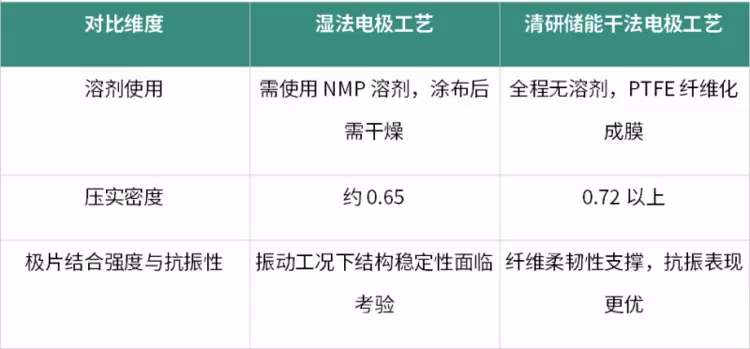

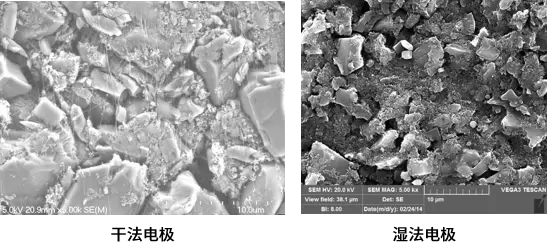

清研储能采用的干法电极工艺，以 PTFE 纤维化形成自支撑膜片，极片韧性明显提升。与主流湿法工艺相比，该路线在三方面存在差异：

（数据来源：清研储能企业标准与内部测试数据）

"无溶剂"带来的直接收益，是降低了水分残留、粉体脱落与微短路的潜在风险；更高的压实密度则意味着相同体积下更优的能量表现。支撑这套工艺的是公司以粉体成膜技术（PIFs）为核心的"材料—工艺—装备—应用"全链条自研体系。

三、从器件到系统：两类产品形态覆盖 AIDC 全场景

基于干法电极技术底座，清研储能构建了从器件级到系统级的产品矩阵，对应两类典型部署需求：

应急备电场景 —— 干法超级电容作为瞬态功率缓冲层与 UPS 协同，在电网闪停 5 ms 内补充瞬态供电。这一响应速度是化学电池难以达到的，可显著降低训练任务因毫秒级电网波动而中断的风险。

尖峰补偿场景 —— 干法超容部署在 GPU 负载近端，检测到功率尖峰后毫秒级放电，与 PSU 协同削平功率尖刺，抑制电压跌落，降低 GPU 降频概率。

对应地，清研储能提供两类标准化产品形态：

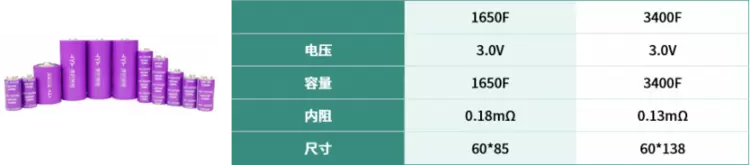

1U Rack 产品-D33型：标准机架式设计，可直接部署于服务器机柜旁，适配高密度计算集群的空间限制，以较小体积提供瞬时大功率支撑。

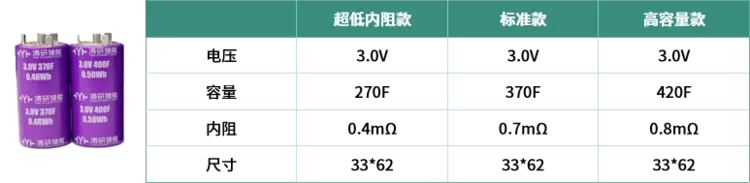

Sidecar 产品-D60型：侧挂式紧凑设计，面向边缘计算与偏远无人值守节点等空间受限场景，具备宽温区工作能力，对温控系统的依赖较低。

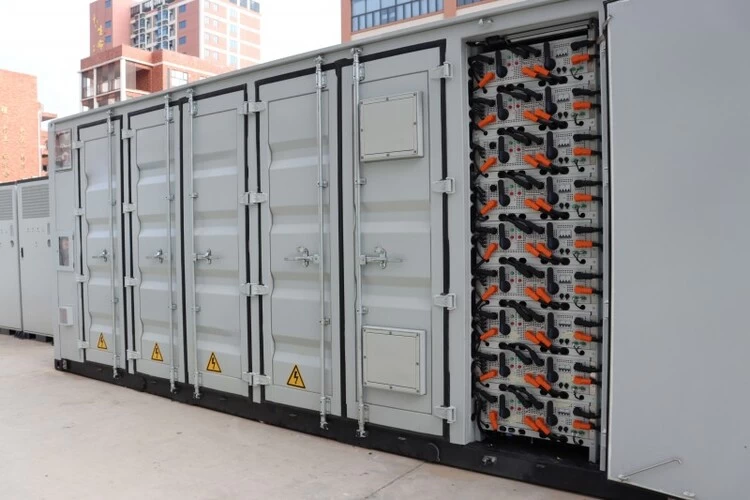

在电网侧，公司还提供超级电容与 BESS（电池储能系统）协同的混合储能方案：由超级电容承担高频功率调节、BESS 承担能量吞吐，兼顾功率与能量双重需求。该方案可用于削减需量电费、利用峰谷价差，并缓解电网扩容压力；是否参与调峰调频等辅助服务，取决于当地电力市场政策与商业模式。

四、关于清研储能

清研储能是一站式高功率储能技术解决方案提供商，以粉体成膜技术（PIFs）驱动"材料—工艺—装备—应用"全链创新，产品覆盖超级电容单体、模组与系统。

公司依托深圳清华大学研究院先进储能材料及器件实验室孵化，为国家高新技术企业、专精特新企业。清研储能正凭借干法工艺的低内阻、长寿命与高可靠，把“功率稳定”这件小事做到极致，为 AIDC 功率治理提供经过验证的产品级解决方案。
