5G核心网极简开局，NFV网络“零干预”集成实现方式

网络云化快速转型需要极简方案

随着5G时代的到来，电信网络逐步从传统网络向虚拟化方向演进，运营商的网络架构将更开放，资源共享将更灵活，业务创新也更加快速和敏捷。同时，由于5G核心网标准架构中包含多个实体网元组网复杂，虚拟化演进过程中软硬件解耦难度越来越大，运营商在网络规划设计、验证、部署、测试等一系列环节将面临多厂商、跨域集成的巨大挑战。

中兴通讯5G核心网自动化集成解决方案通过AIC（Auto Integration Center）自动化集成中心向运营商提供5G核心网集成规划设计、方案验证、测试设计、集成部署、集成测试等一系列端到端、一站式的服务。开放的虚拟化实验室（OpenLab）和预集成工作流，涵盖NFVI集成、MANO集成、VNF集成等各种5G核心网NFV集成全业务场景，大幅度降低5G核心网场景集成难度，加速运营商5G网络建设，助力网络转型。

经中兴通讯多个项目验证，5G核心网自动化集成解决方案可提升项目整体集成部署效率65%以上，实现极简开局。

• 5G核心网集成设计自动化输出，提高集成设计效率，集成LLD自动生成，缩短集成设计时间，将传统开局需要数周的工作量，降低到1天内；
• 5G核心网集成部署一键式实现，降低现场部署难度，提升部署效率数十倍（一天内实现单DC开局）；
• 5G核心网集成测试自动化实现5000多个测试用例，匹配客户需求自动生成测试方案，自动执行测试，自动输出测试结果。

5G核心网极简开局技术架构

中兴通讯5G核心网极简开局方案——自动化集成解决方案，通过AIC自动化集成中心固化和整合集成流程，根据客户需求，实时定制集成设计并验证可行性。设计验证完成后，自动化生成5G核心网集成所需的详细设计文档，现场导入集成部署工具进行端到端全静默的集成部署，并进行全流程的自动化验证。该方案可实现用户5G核心网现场集成部署测试“零干预”，大幅缩短5G核心网部署、验证时间，在整个集成流程生命周期中从集成规划设计、网络部署到集成测试端到端，实现集成设计与客户需求之间的“零距离”，有效解决了运营商在5G建设中网络集成的痛点。同时，中兴通讯5G核心网自动化集成解决方案还考虑了对离线设计和远程部署的支持，引入云端经验模型，用户能够直接在云端按需实时进行5G核心网集成规划和预集成验证，使得从应用场景到网元的选择和部署过程更加便捷、灵活。

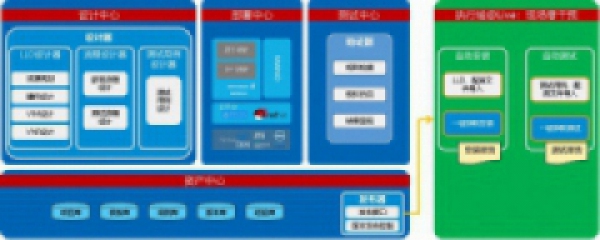

图1：5G核心网极简开局技术架构图

针对5G核心网极简开局方案可以采用如下思路：

• 5G核心网集成设计简化：采用直观的配置预览，灵活的配置组合，可视化的自动化规划设计流程，简化设计输入，降低技术难度，缩短设计时间；
• 5G核心网集成部署简化：端到端的网元自动化部署，基本的部署输入，部署过程自动化、零干预，可测试可验收的虚拟化环境输出，简化部署过程，提升部署效率和质量；
• 5G核心网集成测试简化：实现硬件/云平台/MANO/VNF的功能、可靠性和性能自动化测试，网元和组件自主互通，测试场景丰富，适配客户多样化的需求，缩短测试周期，提升测试质量，推动业务快速迭代；
• 5G核心网资产管理简化：引入简化资产管理，实现统一接入、统一管理，通过项目库、模板库、用例库、版本库、经验库进行统一管理和发布，简化资产管理，提升项目管理效率。

5G核心网自动化集成极简开局应用

中兴通讯5G核心网自动化集成极简开局方案，通过使用中兴自研AIC集成工具来实现5G核心网自动化设计、部署，实现5G核心网网元的实例化自动部署，并打通业务First Call。自动化集成工具分为三部分：

• 设计工具（iDevise）：通过GUI界面，输入硬件、云平台、MANO、以及VNF部署所需要的配置参数和资源要求，自动生成5G核心网 场景所有组件的实例化参数文件，为安装部署工具做好准备；
• 部署工具（iDeploy）：按照设计工具生成的实例化参数文件，完成硬件、云平台、MANO、以及VNF的部署，以及完成VNF的局配置；
• 测试工具（iTest）：在云平台、MANO、VNF、测试工具完成部署后，通过该测试工具，完成对云平台、以及VNF的专项功能测试，用来验证各功能组件是否达到预期目标。

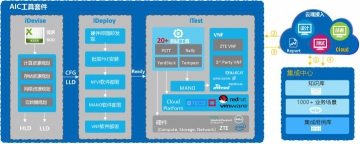

图2：5G核心网场景极简开局工作全景图

2018年中国某运营商启动5G核心网实验局建设项目，网络建设时间短，网络结构复杂，部署网元多。通过实施中兴通讯5G核心网自动化集成极简开局方案，应用AIC自动化集成工具后，该项目实现了集成LLD设计的自动化输出、虚拟层+MANO+8个5GC网元的自动化部署，现场仅用7.5小时就完成了从VIM+MANO的安装部署到5G核心网网元实例化的全部工作。经测试，网络运行正常，大大节约了网络部署实施时间，展示了中兴通讯5G核心网快速的自动化集成能力，实现了NFV 5G核心网开局效率上质的提升。

5G核心网极简开局行业推广及市场实践

截止目前，中兴通讯5G核心网极简开局解决方案已在国际上印度、日本、奥地利等多个国家的运营商和国内三大运营商5G试验局和商用网络中进行了应用。同时，该解决方案还在于2018年11月召开的欧洲5G论坛及全球用户大会以及12月举办的中国移动全球合作伙伴大会上进行了展示，得到多家海内外电信运营商认可。在通信世界全媒体推出的年度ICT龙虎榜评选中，该方案一举摘得“2018年度SDN/NFV领域最佳实践奖”。

此外，AIC集成工具也进入了中移OPEN-AUTO合作计划，中兴将继续与中国移动协同推进虚拟化集成解决方案和自动化集成工具平台研发与验证，共同构建合作伙伴式的产业生态，迎接5G新时代。
