中兴通讯Light Cloud解决方案为接入网络流量可视化增色

随着光纤接入网的大规模建设，接入的用户和业务越来越多，网络运营和运维的需求也越来越多，网络流量可视化成为一种基本需求。网络流量可视化对网络规划、网络安全、业务质量分析等都具有很高的价值。但在现有运营商网络中，由于接入设备能力的不足，要支持这些功能困难重重。基于此，中兴通讯提出了基于OLT （Optical Line Terminal光线路终端）内置刀片的流量可视化方案，可以较好地满足运营商接入网络流量可视化的需要。

接入网流量可视化关键需求

增强接入网运维手段：接入网是影响用户业务体验质量的关键区和出现网络故障的高发区。据统计，80%的体验质量问题和网络故障出现在接入网。因此，需要增强运维手段。

灵活部署、重点保障：运营商网络面向海量用户，大部分用户接入的是上网业务。大规模、大范围地检测所有用户和所有业务，成本高昂。运营商一般要求对重点区域、重点业务和重点用户进行长期质量检测分析。因此，部署于OLT，可以更好地满足要求。

就近部署，真实有效：像MDI、DPI、IPFIX等检测手段，在接近用户的地方进行部署，能更真实反映用户体验，同时方便故障定位，因此部署于OLT是一个比较合适的选择。

技术先进，开放可扩展：运营商希望引入行之有效的，源于数据中心和企业网络的先进运维技术，诸如Telemetry技术、sFlow技术和IPFIX技术，甚至业务DPI技术；同时，还希望可以灵活扩展升级运维手段，甚至能够方便加载第三方运维工具。

Light Cloud流量可视化解决方案

中兴通讯Light Cloud流量可视化解决方案的系统架构如图1，其中OLT设备中的各种信息采集和输出可以采用内置刀片辅助进行，这样一方面弥补原有OLT设备的能力不足，另一方面可以按需进行部署。其基本原理如图2所示。OLT的其他单板只需支持流镜像、有限的状态&统计信息上报功能，其他如流分析、统计、格式处理、数据缓存等功能可卸载给内置刀片来处理。采用这种方式，甚至可以支持同机房其他设备的流量数据分析、统计和格式输出功能。

图1. Light Cloud流量可视化解决方案架构

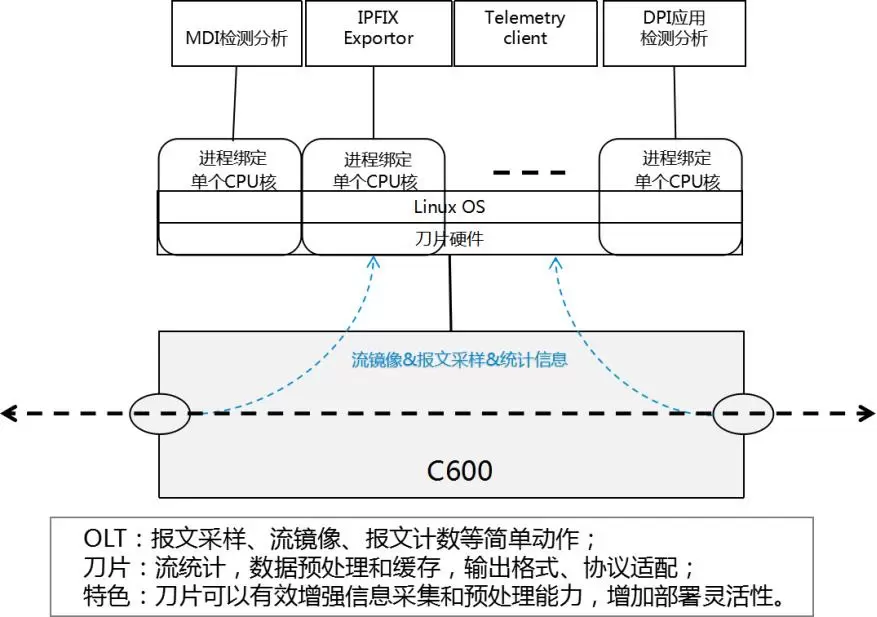

图2. 流量可视化基于OLT内置刀片部署的原理

流量可视化应用场景

基于IPFIX采集和输出，对接第三方流量分析系统

IPFIX是流量采集和输出的工业标准，有丰富的第三方分析软件系统。如下图所示，基于OLT内置刀片，支持流数据采集，且遵循IPFIX协议输出到第三方流量分析系统，方便进行各种网络检测分析和运维工作。

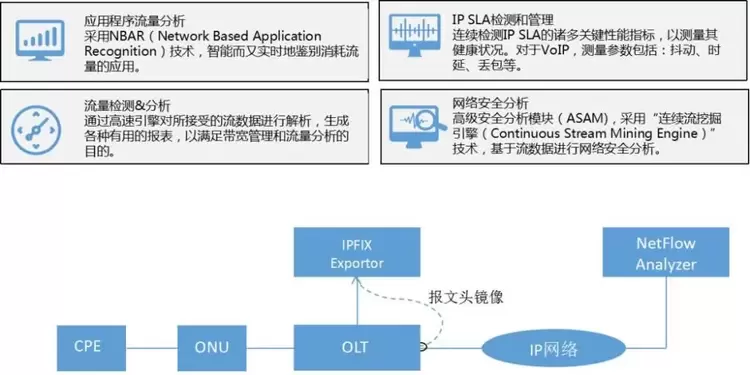

图3. 基于内置刀片支持IPFIX，对接第三方流量分析系统?热点频道MDI长期检测和管理，保证视频体验质量

IPTV已成为运营商的基础业务，针对重点频道，需要长期进行视频传输质量MDI的检测分析，及时发现传输质量的劣化。但MDI指标的实时计算和呈现，需要消耗大量的计算能力，依赖于内置刀片的强大能力，可以长期检测分析几十个频道的MDI，从而保障重点频道的业务体验质量。

面对运营商接入网流量可视化需求，中兴通讯Light Cloud流量可视化解决方案不仅可以满足快速故障定位的需求，还可以多维度刻画网络流量，保障网络安全，提供业务质量长期检测分析，为网络运营和运维提供有力支撑。
