京瓷开发出新型半导体制冷模块，吸热性能提升

京瓷株式会社(社长:谷本秀夫,以下简称京瓷)自2006年起开始研发半导体制冷模块(热电模块),近日,京瓷成功研发出了吸热性能更强的新产品。

此次京瓷新开发的半导体制冷模块,相比以往产品,最大吸热量※1提升了21%,冷却性能增强。该产品主要应用于汽车电池和座椅的温度调节,此次冷却性能的提升,有助于延长电池的使用寿命。

截至2024年6月,京瓷的车载相关产品累计出货量已达到3,200万个。未来,京瓷将继续提供优质的车载零部件产品,助力汽车行业的发展。

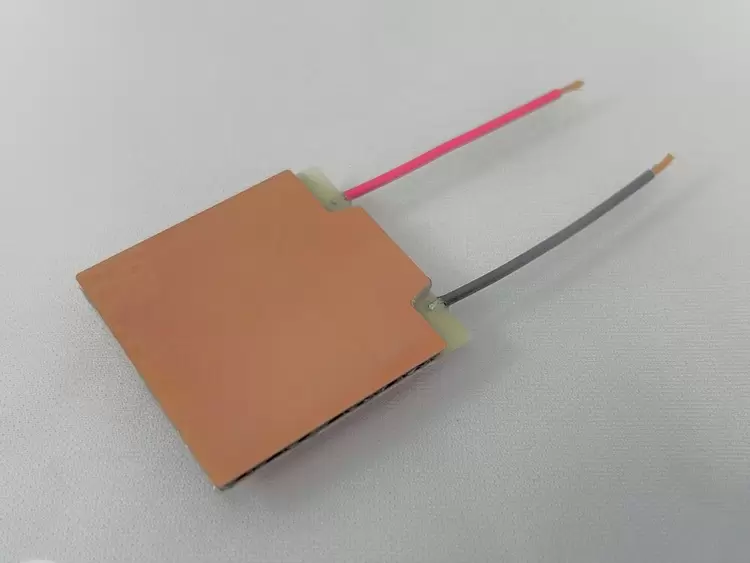

图:京瓷开发的半导体制冷模块

(宽40㎜×纵深40㎜×高2.17㎜)

关于半导体制冷模块

半导体制冷模块是一种能量转换装置,半导体晶体夹在铜基板之间,通电后,基板的一面吸热(冷却),另一面放热(加热)。这种装置能够使表面温度迅速变冷或变热,调节到特定温度或保持在设定的目标温度。

京瓷半导体制冷模块的特点

1. 高吸热性

通过京瓷自主开发的晶体技术(单晶成长技术),实现了高吸热性。与传统产品相比,最大吸热量※1提升了21%,冷却性能增强。

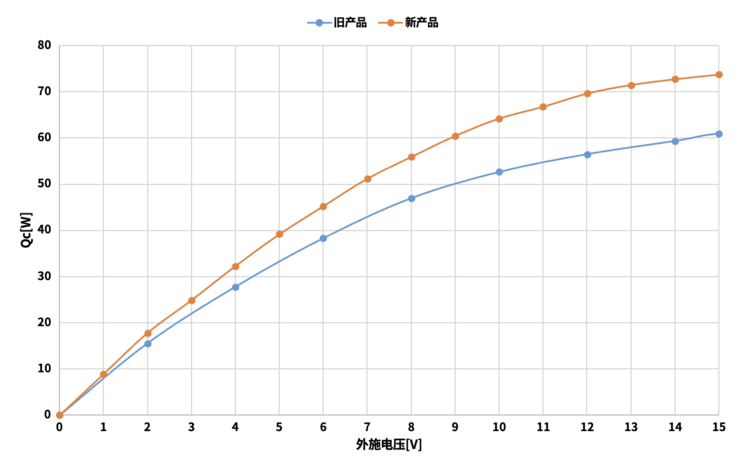

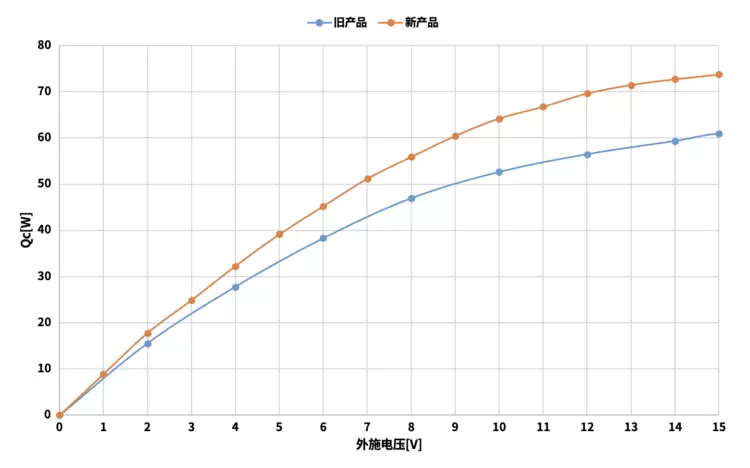

图:新旧产品的吸热量对比

2. 快速响应

使用高导热性的铜板作为基板,实现了快速升温和降温,能够在短时间内达到特定的温度范围。

3. 高可靠性

京瓷的半导体制冷模块采用树脂对晶体外周进行涂层保护,能够有效防止结露引起的腐蚀。此外,从开发、制造到出货,所有环节均在日本的制造基地进行。

4. 可定制

半导体制冷模块可以内置用于测量温度的温度传感器(热敏电阻),或者安装散热片。此外,还可以根据客户的使用用途或机壳尺寸进行调整,以满足特定需求。

※1 最大吸热量(Qcmax)是指半导体制冷模块在最大电流运行时的吸热量。但该定义基于热电半导体模块两端温差为0℃的情况。
