200万尼特/46毫瓦：鸿石智能MicroLED打破全天佩戴AR眼镜的功耗门槛

在消费级AR眼镜迈向“全天佩戴”的过程中，功耗始终是整机系统绕不开的核心约束。

续航不足、温升过高、结构受限，这些问题的源头，往往都指向同一个模块——持续工作的显示系统。微显示芯片发光系统电光量子转换效率是光电芯片的最核心指标。

鸿石智能2025年度量产级单绿色 MicroLED 光引擎的最新功耗数据：

在标准测试条件下，640＊480分辨率，ＡＰＬ１０％，其整机功耗已从 2024 年底的200万nits/135mW，优化至当前的 200万nits/46mW。

这是团队在一年内持续快速迭代，对系统功耗、光学系统及芯片生产工艺不断优化后取得的阶段性成果。

一、从135mW到46mW：是量产能效的跨级提升

在AR光学系统中，每一毫瓦功耗的降低，都会被直接转化为整机层面的价值：

更长的续航、更低的温升，以及更大的工业设计自由度。

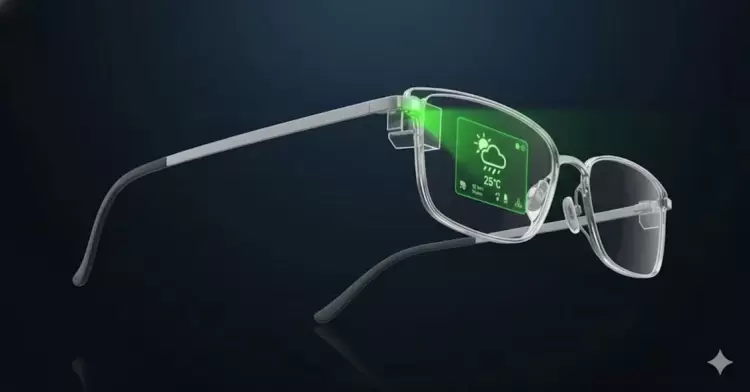

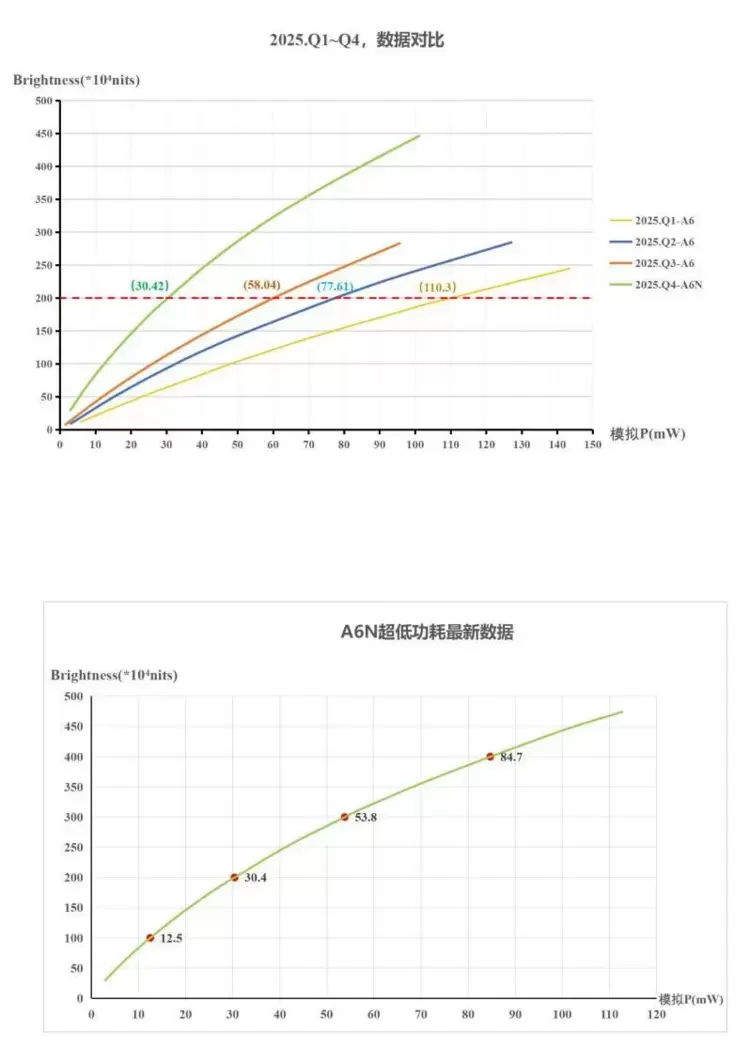

基于最新的极光A6单绿色量产测试结果，在典型工作条件下，光机的功耗表现如下：

● 总功耗：200万nits/４６mW

· 光功耗：30ｍＷ

· 数字功耗：16ｍＷ

（对比2024年底的 200万nits/135mW，降幅超过６６%）

●功耗构成清晰稳定：

·MicroLED 发光功耗：30mW

·CMOS 背板 + ASIC 逻辑芯片功耗：16mW（恒定）

这一数值采用的是完整显示模组的系统级口径，而非单一器件或实验室条件下的局部数据，可直接用于 AR 整机的功耗预算与方案评估。而且单绿色AR眼镜的日常使用场景下，光机的系统功耗通常在100万nits/30mW以内，亮度越低，效率值越高。

二、数据背后：高光通量下能效提升而非性能妥协

功耗降低是否以牺牲亮度或显示性能为代价，是工程实践中必须回答的问题。

从近期多批次量产测试数据来看，在不同晶圆与不同调节档位下：

· 发光波长稳定集中在528–530nm区间

· 光通量 Φ 稳定在3.0 lm – 3.3lm／10０ｍＷ以上

· L/I（亮度/电流效率）显著提升

这意味着，功耗的显著下降，并非来自亮度压缩，而是来自发光效率与系统能效的真实提升。

三、30mW+16mW：发光层与驱动层精密协同

鸿石智能认为，真正可用于量产的低功耗方案，必须建立在画质、稳定性与工程可预测性之上。

1. 高效发光层：３０mW 的能效基础

通过 2025 这一年持续在外延材料，光学结构设计和流片工艺上的不断优化，MicroLED 像素在微小电流驱动下展现出更高的内量子效率和外量子效率。

于APL10%工作状态，MicroLED 发光功耗被稳定控制在30mW水平。

工程意义在于：

在满足亮度需求的前提下，热源强度显著下降，为长时间佩戴场景奠定了基础。

2. 稳定驱动层：16mW 的系统锚点

ASIC 逻辑芯片与 CMOS 背板功耗被稳定锁定在16mW。

工程价值在于：

无论显示内容如何变化，底层逻辑功耗始终保持恒定，为整机系统提供了高度可预测的能耗基线，显著降低了电源与热设计的不确定性。

四、46mW：为AR带来的三项直接价值

1. 更高设计自由度：电池更小，结构更轻

显示功耗的大幅下降，使整机厂商在电池容量与整机重量之间拥有更灵活的取舍空间，为轻量化、眼镜化设计提供了现实可能。

2. 更优佩戴体验：低温升，长时间可用

持续工作状态下的热量显著减少，有助于降低镜腿区域温升，提升长时间佩戴的舒适度，避免“短时间可用、长时间不适”的体验断层。

3. 更高系统可靠性：简化散热，降低风险

更低的发热水平，使复杂散热结构不再成为刚性需求，不仅有助于降低整机BOM成本，也提升了产品在复杂环境下的稳定性与可靠性。

五、量产先行：为全天候佩戴AR奠定基础

此次公布的46mW 功耗数据，来源于鸿石智能量产产线的标准化测试结果，而非实验室 Demo。

从135mW 到46mW，鸿石智能用一年的工程迭代，完成了量产级单绿色 MicroLED 能效的跨越式提升。

未来，我们将继续以工程可落地为前提，深耕 MicroLED 底层技术，与全球合作伙伴共同推动 AR 眼镜向真正的全天佩戴形态演进。
