AI服务器推高PCB加工门槛，国产硬质涂层设备如何重塑良率与成本？

引言：从拼速度到拼良率，PCB钻孔加工进入新标准周期

在传统PCB加工阶段，钻孔环节的竞争逻辑是"效率优先"——转速更高、耗材更省、规模更大，就能赢得成本优势。

但随着AI服务器、高阶HDI、IC载板进入高增长期，PCB板材更厚、层数更高、孔径更小，传统"效率优先"的逻辑正在被改写——钻得快，不等于钻得准、钻得稳。

市场规模的扩张进一步放大了这种转变的紧迫性。据中商产业研究院数据，2024年中国PCB市场规模达到2901亿元，2025年预计约3075亿元，2026年有望达到3259亿元。其中AI服务器及高速网络是核心增量。

这意味着PCB产业已正式从"规模制造"跨入"高精度制造"阶段。未来的核心竞争力不再是钻得快，而是在0.1mm以下的微孔加工中，谁能保证极端的一致性与整线良率。

一、微孔加工，正在考验钻针极限

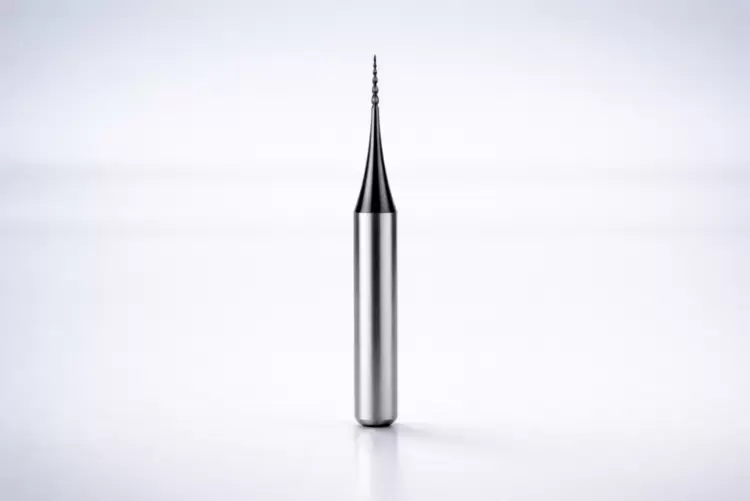

孔越小，钻针越细；板材越硬、层数越多，钻头承受的磨损、发热、排屑和断针风险就越高。在这种极限条件下，钻针表面的硬质涂层成为决定寿命和加工质量的关键屏障。一个微小的涂层缺陷，都可能放大成孔壁毛刺、孔偏、崩刃、断针，甚至导致整板报废。

对于高价值的AI服务器板和高阶HDI板，钻孔良率直接决定整线产出和交付稳定性。而在这场极限挑战中，钻针表面的硬质涂层，正成为决定成败的关键变量。

二、微钻涂层门槛升高，进口设备高成本痛点凸显

高端微钻涂层对真空系统、弧源控制、膜层均匀性要求严苛，长期以来，这一领域的高端设备和核心工艺主要由国外品牌主导。

然而，进口设备的隐性成本同样沉重：初期采购加税费已是数百万级投入；海外工程师上门周期长、备件价格贵，产线停机等待成本难以估量；更关键的是，面对特定高多层板材的工艺需求，国外厂商的定制开发响应缓慢，企业缺乏工艺自主权。

对于利润空间本就受限的PCB加工与刀具企业而言，高端化不是"买更贵的进口设备"就能实现的，更需要一种成本可控、能稳定提升微钻寿命的国产硬质涂层设备。

三、国产替代从"买得起"走向"用得稳"

面对进口设备的高投入与服务壁垒，PCB刀具企业的采购逻辑正在转变：从"非进口不用"的惯性，转向"质量达标、成本合理、响应及时"的务实标准。这种转变的本质，是夺回工艺自主权——在不牺牲涂层质量的前提下，缩短供应链、提升响应速度，把性价比和可控性握在自己手里。

而采购决策端的动向，已经印证了这一点。金洲精工、鼎泰高科等国内PCB微钻头部企业——两者合计占据全球PCB钻针市场约六成份额，其产线标准向来被视为行业风向标——已不再将国产硬质涂层设备视为"平替"，而是将其作为主力产线的核心装备规模化导入。这标志着国产涂层设备已正式跨过技术验证期，步入稳定量产的成熟阶段。

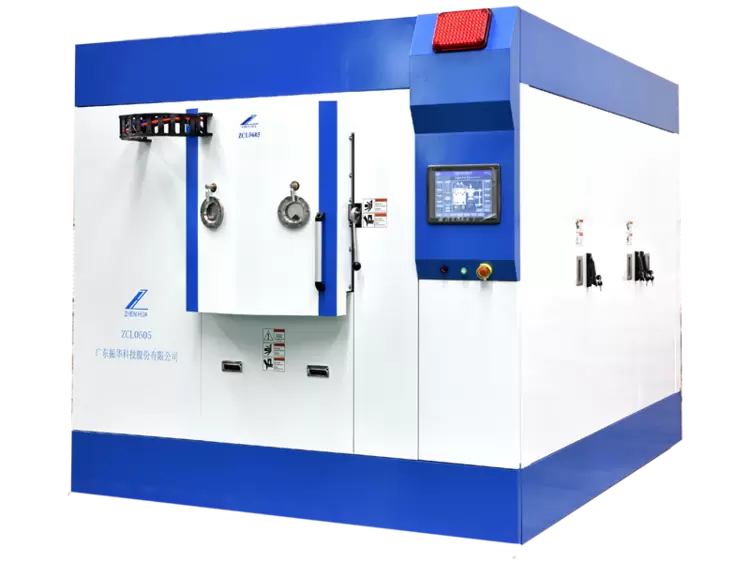

以深耕真空镀膜领域三十余年的振华真空为例，其推出的微钻涂层镀膜设备已在这一进程中得到头部客户批量验证。该设备搭载的弯管磁过滤技术，通过对金属液滴的深度净化，有效保护0.075mm极细微钻的刃口形貌，使涂层致密性与批量稳定性达到国际一流水平。产线反馈显示，振华真空微钻涂层设备不仅将企业综合投入成本显著降低，更依托本土化服务实现"48小时响应"，将调试与维护周期从"以周计"压缩到"以天计"。

对PCB加工企业而言，这意味着高质量硬质涂层正从"高投入选项"变为"可常规配置"——钻针寿命提升直接转化为换刀频次降低、断针风险下降、整线良率稳步增长。国产设备的成熟，不仅让高端制造的入场成本回归合理，更在底层工艺层面，为中国PCB产业向AI服务器、高阶HDI等高精度场景升级提供了坚实支撑。

结语

在PCB高端化升级的今天，选择国产高性能PCB硬质涂层设备，不仅是成本考量，更是提升供应链韧性的战略选择。未来，AI服务器、高阶HDI、高速通信和先进封装等应用，将继续推动PCB向更高密度、更高可靠性方向演进。过去，高端硬质涂层设备长期依赖进口；现在，振华真空正以经过产线验证的国际一流镀膜品质、更合理的投入和更贴近市场的服务，为PCB微钻加工提供可靠选择。
