如何使用ESP32-CS主控板和空气传感器DIY植物生长记录仪
2023-07-05 10:44:23爱云资讯
您是否曾经好奇地观察过植物从小苗到茁壮成长的全过程?现在,借助ESP32-CS主控板和空气传感器,您可以轻松打造一个智能植物生长记录仪,帮助您全面跟踪植物的成长历程,并了解环境的变化对它们的影响。您可以轻松监测温度、湿度和光照强度等关键参数,随时了解植物所需的最佳生长条件。
通过这个DIY项目,您可以成为一个真正的植物护理专家。当您注意到温度升高时,您可以为您的植物提供额外的水分或调整照明设备,以确保它们不受炎热天气的影响。如果湿度下降,您可以喷洒适量的水雾,为植物提供所需的湿润环境。而当光照不足时,您可以调整灯光的位置和强度,为植物提供更多的阳光。
材料清单:
1.ESP32-S3
2.DFRobot 五合一环境传感器
3.1.54寸TFT显示屏
4.DFRobot Gravity:模拟防水土壤湿度传感器
5.3.7V电池
6.3D打印外壳
7.开关
FireBeetle 2 ESP32-S3是一款基于ESP32-S3-WROOM-1-N16R8模组设计的主控板,具有强大的神经网络运算和信号处理能力。它支持高分辨率摄像头和GDI屏幕接口,提供便捷的连接和使用体验。该板支持Wi-Fi、蓝牙和Matter协议,适用于智能家居和物联网应用。编程方面,支持Arduino IDE、ESP-IDF和MicroPython,灵活易用。

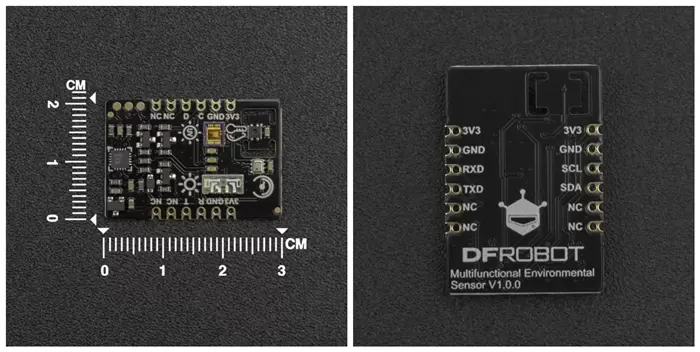

DFRobot 五合一环境传感器是一款集成了温湿度传感器、大气压强传感器、光照传感器、紫外线传感器的五合一传感器。它采用了专业传感器芯片,并在电路设计上考虑了核芯片的合理布局和热传导,以确保数据的准确性。这款传感器体积小巧,支持UART和I2C通讯,提供Arduino和Python库,适用于家庭环境监测和科研项目。
DFRobot 五合一环境传感器

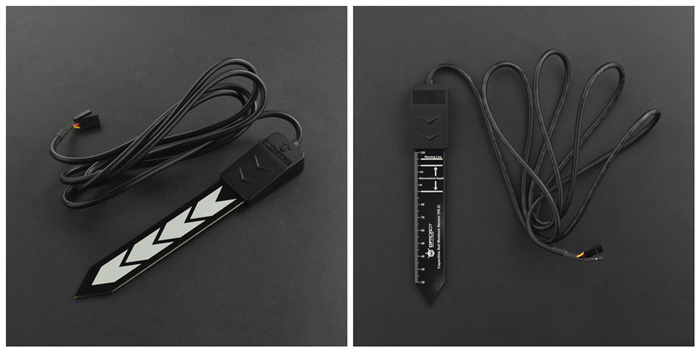

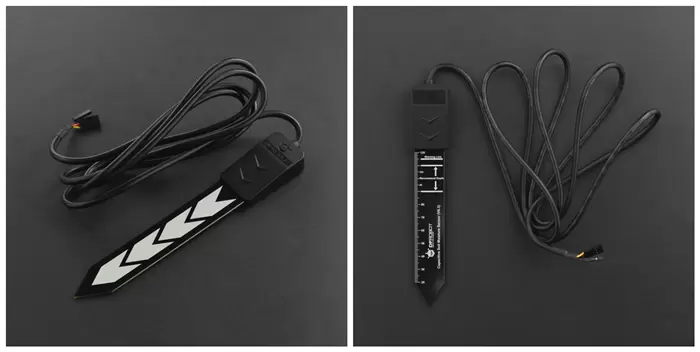

DFRobot Gravity:模拟防水土壤湿度传感器是一款防水式土壤湿度传感器,具有防水性能,即使传感器全部浸泡在水中,仍能正常使用;优化的防腐蚀性能,采用了多层板设计,不用再担心土壤中的石块刮伤传感器面板后,导致传感器加速腐蚀;增加了极板长度并优化了电路性能,扩大了测量范围,使传感器的测量数值更加精确。
DFRobot Gravity: 模拟防水土壤湿度传感器

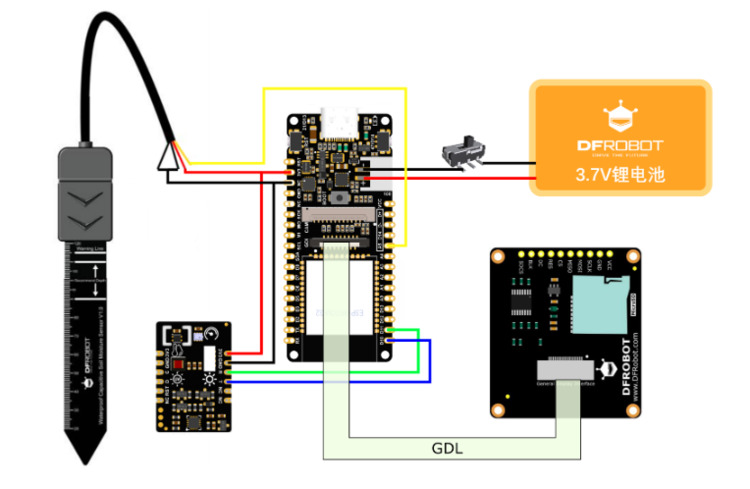

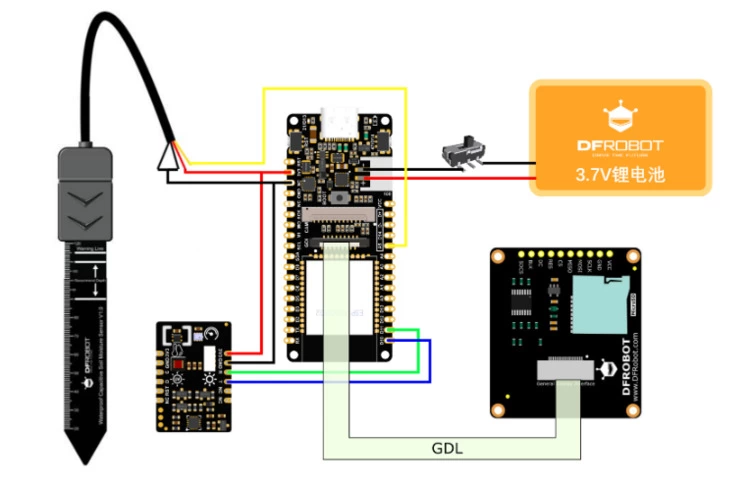

电路链接图:
上传程序:
通过USB数据线连接电脑,将程序上传。在程序中,间隔设定时间驱动摄像头拍摄图像并存储到SD卡中。
使用测试:

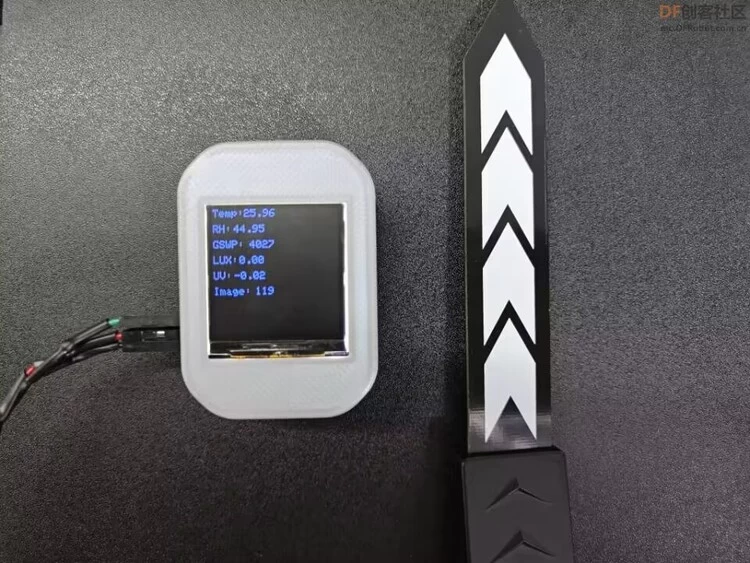

装置预留了一路模拟输入端口,此处作为土壤湿度传感器的输入端口
定时对植物状态进行拍照存储

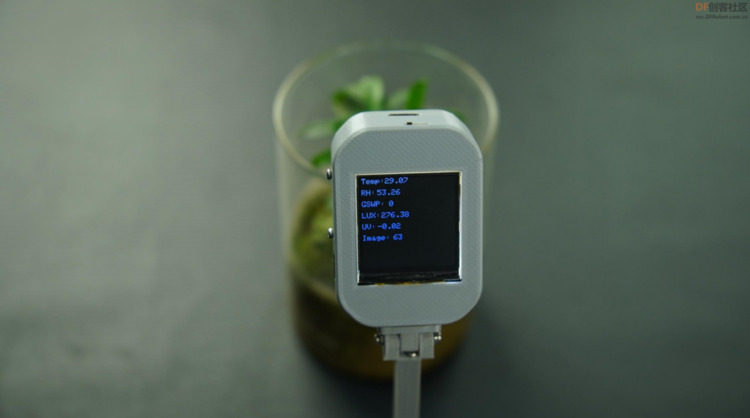

查看屏幕显示的环境数据

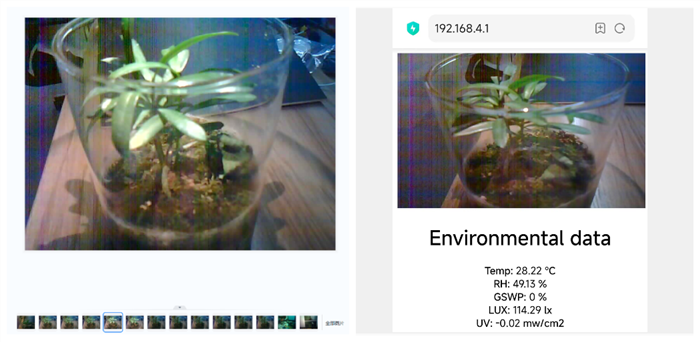

连接WIFI查看实时的图像和环境数据
关于“如何使用ESP32-CS主控板和空气传感器DIY植物生长记录仪”项目的详细介绍,您可以访问DF创客社区了解更多。
参考文章:用S3做一个植物生长记录仪 - DF创客社区 - 分享创造的喜悦 (https://mc.dfrobot.com.cn/thread-315968-1-1.html)
