高通发布骁龙3100智能手表芯片:续航增12小时
2018-09-11 16:25:09AI云资讯1043
9月11日早间消息,高通宣布推出骁龙3100可穿戴平台,这是面向新一代智能手表的移动芯片。

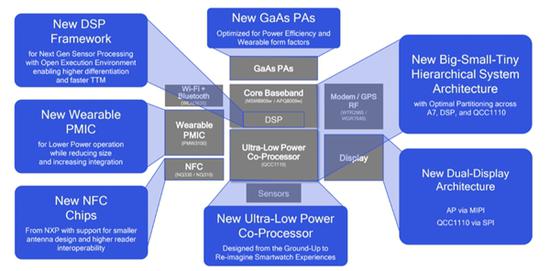

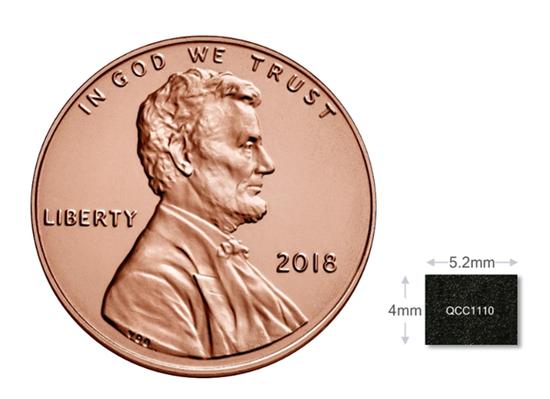

规格方面,骁龙3100基于28nm工艺,采用四核Cortex A7架构(32bit),主频1.2GHz,搭配一颗功耗低20倍的协处理器QCC1110(5.2x4mm,21mm2)和一颗高效的DSP,同时还集成NXP的NFC芯片。

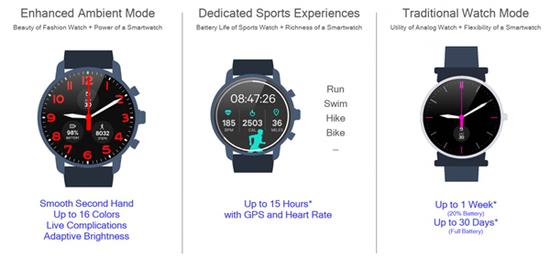

按照高通的说法,驱动手表工作几乎95%的时间可靠全新的协处理器工作即可,相比上代2100,可提升4~12小时的续航。同时,骁龙3100平台支持低电量模式,可关闭耗电大户、保持基本功能,这种模式下,20%的电也能支撑一周。
当然,骁龙3100对谷歌的Wear OS做了大量优化,包括但不限于增强环境模式、运动模式和传统表盘显示,支持品牌企业自主导入心率算法等。

高通透露,骁龙3100即日起开始出货,提供三种SKU,区别主要在于无线连接性功能的支持上,第一种仅蓝牙/Wi-Fi,第二种加入GPS,第三种再加入4GLTE(1Gbps下载)。
据悉,Fossil、Louis Vuitton(路易威登)、Montblanc(万宝龙)将率先采用这款芯片,年底前推出相关手表。
